模具制造、钣金加工、大型机械零部件加工行业，中大尺寸工件检测一直存在诸多痛点：常规影像测量仪行程受限，工件必须拆分检测，极易产生二次误差；复杂曲面、深孔、异形轮廓检测精度不足；设备操作门槛高，新人上手困难。
重庆万维仪器深耕精密检测行业20余年，是专业实验室方案整合服务商，旗下WV系列龙门式全自动影像测量仪，以高精度、高速度、高稳定性为核心优势，专为中大件检测场景研发，支持5米以内工件整机测量，无需拆分工件，全面解决大型工件检测难题。
超大测量行程：支持5米以内中大件检测，大型模具、钣金件、机械部件可直接上机测量，无需拆分工件，彻底规避拆分带来的测量误差
微米级精密检测：设备重复精度≤0.002mm，搭载高清变焦镜头+同轴光导航系统，可精准测量曲面、深孔、各类复杂异形轮廓
全自动智能检测：设备搭载自动对焦功能，无需人工手动调焦，操作简单便捷，零基础人员经简单培训即可独立操作，降低企业用人成本
全方位非标定制：可按需选配激光测头、接触式探针、导航相机、自动变倍镜头等配件，满足企业个性化特殊检测需求

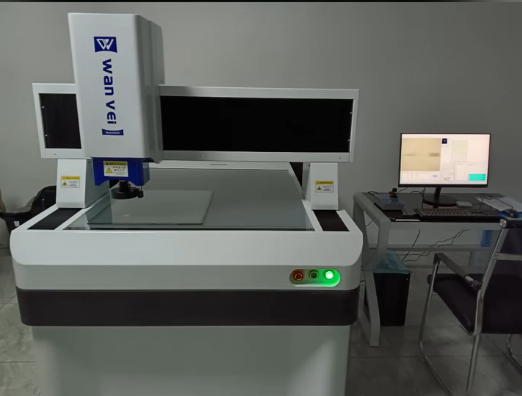

WV龙门式全自动影像测量仪采用高刚性龙门结构搭配00级花岗石底座，机身稳固抗震动，长期使用不变形，适配车间复杂工况；搭载精密导轨丝杠与伺服全闭环驱动系统，运行速度快、定位精准；标配程控五环八区LED冷光源+远心底光，消除工件反光盲区；配备激光指示器，快速定位检测位置，大幅提升检测效率。
|
参数项目 |
WV-6050 |
WV-8060 |
WV-1080 |
WV-1210 |
|---|---|---|---|---|
|
XYZ轴行程 |
600*500*200mm |
800*600*200mm |
1000*800*200mm |
1200*1000*200mm |
|
最大承重 |
50kg |
50kg |
50kg |
50kg |
|
测量精度 |
X/Y轴：2.8+L/200 μm |
|||
|
运行速度 |
XY轴300mm/s；Z轴80mm/s |
|||
|
光栅尺分辨率 |
0.0005mm |
|||
|
重复精度 |
≤0.002mm |
|||
|
相机配置 |
标配130万像素，可选200万/500万像素 |
|||
|
整机重量 |
980kg |
1300kg |
1800kg |
2200kg |
备注：重庆万维仪器全系龙门影像测量仪支持非标定制，可定制行程、光源、测头等配件，贴合企业专属检测工况。
重庆万维仪器提供全国一体化服务：设备专业木箱打包发货，全程物流追踪；工程师免费上门安装调试、精度校准；现场一对一操作人员培训，包含设备操作、软件使用、日常保养教学，设备到货即可投产使用。
重庆万维仪器拥有20余年精密检测设备研发生产经验，覆盖手动、自动、龙门、闪测仪全系列影像测量设备，可提供标准化设备供货、非标设备定制、实验室整体方案整合服务，一站式搭建企业质检实验室。
