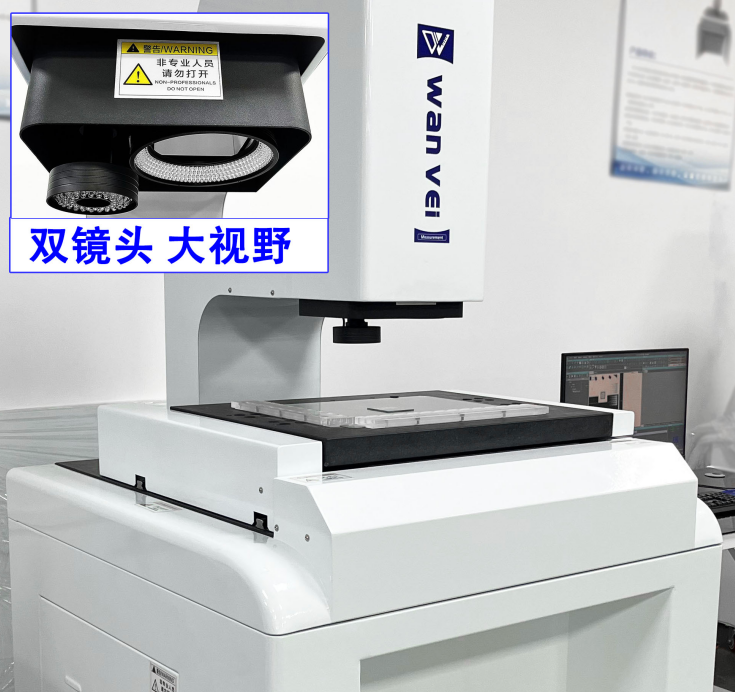

全自动双镜头拼接式闪测仪WV-3020SSC/4030/5040系列

多功能拼接闪测仪是集精密机械、光学、电子、计算机软件于一体的精密高效长度测量仪器。该仪器利用了最先进的图像信息处理技术、坐标测量技术、计算机测控技术、可编程控制光学照明技术。被广泛应用于机械、仪表、钟表、轻工等行业，院校、研究所、计量检定部门，本仪器能高效的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀以及丝攻、模具、手机零部件等各种工具、刀具和零件；本仪器主要以二维光学测量为主，也可以作三维测量的视频测量系统；通过专业的测量软件就可以实现实际测量结果与设计方案做对比，以达到测量、检验、校正、逆向工程设计等。

获取报价说明书

产品特点

设备结构与精度优势

◆00级花岗石组合机身，紧凑稳定，抗变形、刚性佳，温度稳定性强。
◆三轴搭载台湾高精度直线导轨、TBI丝杆及NSK角接轴承，配合松下转动结构，定位精度达3μm；伺服电机驱动，实现全闭环控制。
◆配备高精度金属贴片光栅尺，提升设备精度与使用寿命；搭配工业操纵杆，便捷操控与编程。
◆工业CCD成像与先进图像处理结合，可编程控制多类型光学照明，照明均匀，保障测量高精度与可靠性。
关键功能配置

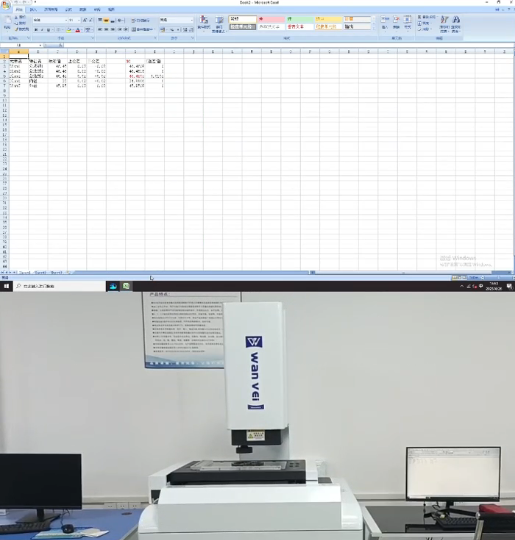

◆扫码枪支持：扫码启动程序，可生成Word、Excel、PDF格式测试报告。
◆自动化拓展：选配点激光测量高度，支持外置机械手自动上下料、麦斯系统数据上传（均为选配），实现自动化批量检测。
双模式测量能力

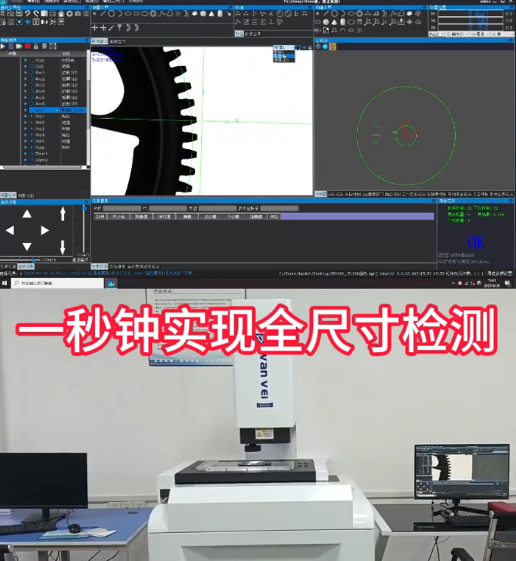

◆①大视野模式：80×55mm行程内，每秒100组数据快速测量。
◆②高精度模式：500×400mm行程内，精度≤(2.8+L/200)μm。

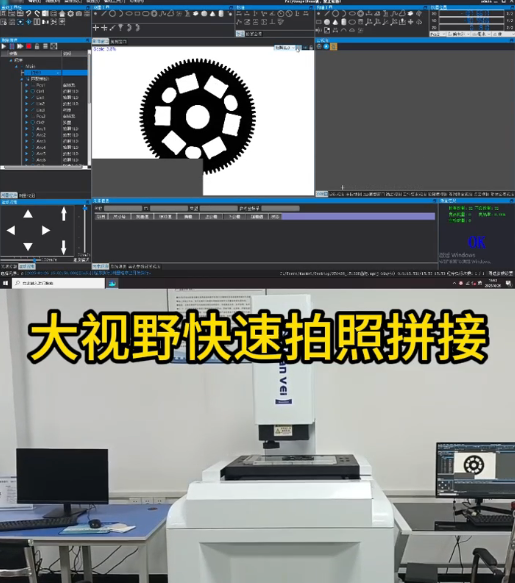

◆支持快速拼接模式，及大视野与高精度模式灵活切换，适配不同平面尺寸检测需求。
软件核心亮点

◆架构稳定、算法一流，支持多国语言，搭配全自动测量软件包与SPC统计分析功能。
◆具备面补、Z轴垂直度补偿，超强寻边算法，确保测量精准；支持自动对焦、影像测高及三轴手柄/软件双控编程。
◆可选配AI深度学习功能，适配复杂产品，提升抓取效率、减少误判（需高配电脑）。

规格参数

规格		WV3020SSC	WV4030SSC	WV5040SSC
测量范围（X×Y×Z）		300㎜×200㎜×200㎜	400㎜×300㎜×200㎜	500㎜×400㎜×200㎜
最大载荷		40kg
大视野模式	大镜头	8060/5040/40*30（mm）任选
	CCD	可选配：高清数字摄像机 2000W像素、1200W全局相机
	X，Y轴示值误差	标准模式：≤(3+L/100)μm
高精度模式	小镜头	0.7-4.5X变倍镜头
	CCD	标配：高清数字摄像机 130W像素选配230W像素、500W像素
	X，Y轴示值误差	最高精度可达2μm
激光测头		选配：点激光、线激光
照明系统		轮廓光/表面光：LED冷光源（可调）
光栅尺		0.5μm
外形尺寸（LWH ）		8108601750mm	100010101750mm	1100×950×1750mm
重量		300KG	380KG	480KG

本仪器能高效的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀以及丝攻、模具、手机零部件等各种工具、刀具和零件。
