精密制造行业质检环节，自动化影像测量仪成本高昂，并不适配中小工厂小批量、多品类的检测需求。为此，重庆万维仪器推出VMS系列手动二次元影像测量仪，凭借稳定精度、简易操作、可拓展升级的核心优势，成为精密零部件尺寸检测主流设备，下文为大家带来这款设备全方位参数与功能科普。

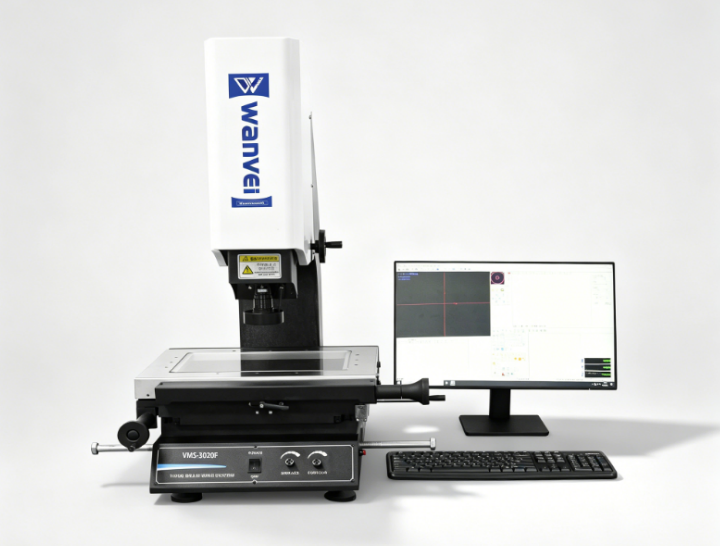

重庆万维仪器手动二次元影像测量仪，依靠人工手动移动操作平台，结合高清光学成像系统与自研专业测量软件，对工件开展非接触式二维几何尺寸、形位公差检测。全程无接触测量，不会划伤、损伤精密工件，兼顾检测精度与工件完整性。
为适配不同尺寸工件检测需求，重庆万维仪器打造五款标准行程机型，覆盖小微工件至中大模具检测全场景：
VMS2010F、VMS3020F、VMS4030F、VMS5040F、VMS6050F
传动形式：X、Y轴光杆传动，Z轴手轮传动
测量精度：X、Y坐标示值误差：(2.6+L/200)μm
光栅尺分辨率：0.001MM封闭式光栅尺，读数精准无漂移
重复精度：≤0.002mm，多次复测数据一致性高
逆向测绘功能：支持点、线、圆、弧、角度等常规元素测量，同时兼容样条曲线、椭圆等非标异形轮廓测量，测量图形可直接导入AUTOCAD生成标准工程图纸，满足研发逆向设计需求。
自定义坐标摆正：内置单轴摆正、XY双轴交点摆正、自定义旋转角度摆正、坐标平移等功能，无需人工摆正工件，降低操作难度。
智能构造运算：可对已测量完成的点、线、圆弧等数据进行二次构造计算，测量数据可重复调用，省去重复采点步骤，提升检测效率。
采用高精密花岗岩底座与立柱，机身稳定性极强，杜绝形变带来的测量误差；
标配激光指示灯，快速定位工件测量区域，节省找件时间；
底光+表面光双路连续可调LED冷光源，无热辐射，避免工件受热变形；
手摇式操作支持快慢速切换，前置Z轴手轮，符合人体工学，操作更省力。

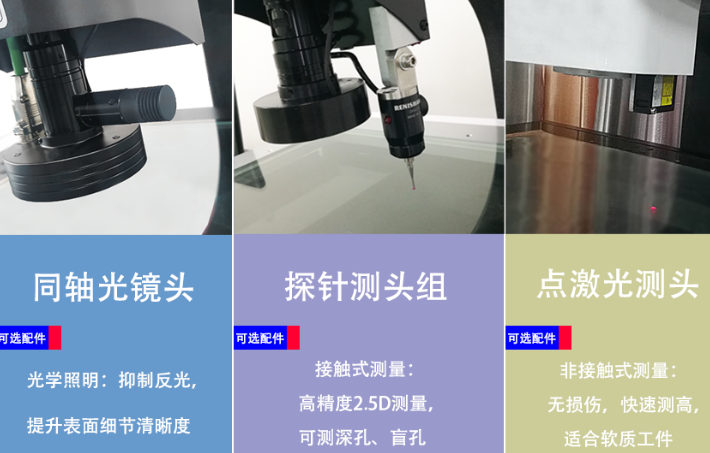

设备预留开放式接口，支持后期按需加装配件，实现一机多用：选配同轴光抑制工件反光；选配探针侧头组实现2.5D测量，检测深孔、盲孔；选配点激光测头，无损检测软质工件高度。
