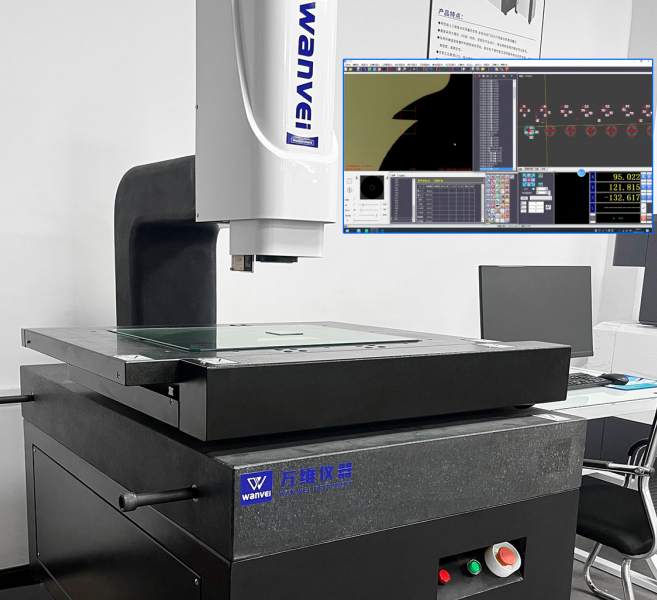

自动影像测量仪（高配）全大理石结构
全自动二次元影像测量仪是集光、机、电、计算机图像技术于一体的新型高精度精密测量仪器，基于CNC编程实现自动化测量，克服传统手动机型与投影仪的不足，可高效完成复杂工件的轮廓、表面形状尺寸及形位公差检测，凭借高速测量、精准可控、批量适配的优势，成为精密制造行业质量管控的主流设备。
产品特点
-
结构与硬件

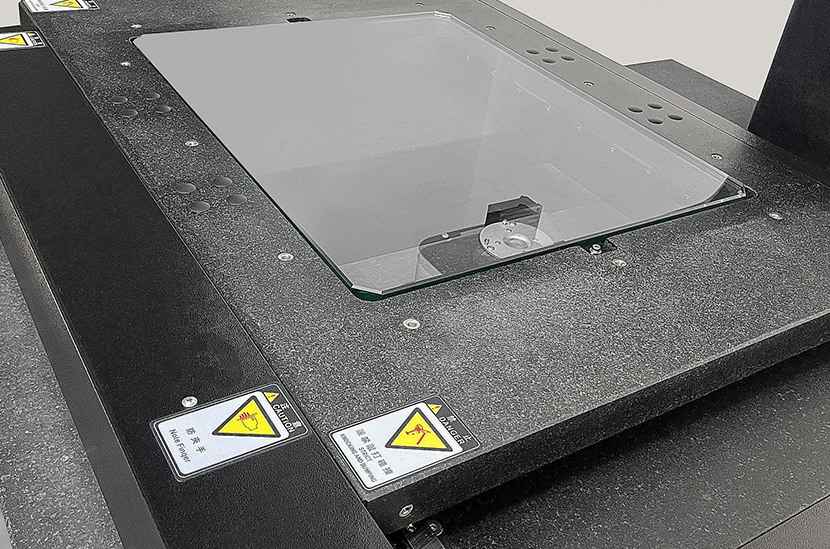

◆高精度大理石工作台：底座及立柱采用全大理石结构，运行更稳固，测量精度更精准;
◆台湾精密传动部件：配备台湾精密直线导轨、研磨级滚珠螺杆，配合高性能松下伺服马达全闭环控制，实现高稳定性、高精度运行;
◆进口高精度光学尺：采用进口贴片光学尺，分辨率达 0.0005mm，保障微米级测量精度。 -
光学与视觉
◆3D 定制工业高清彩色 CCD：搭载定制化 3D 工业高清彩色 CCD，成像清晰、色彩还原度高，适配复杂工件视觉采集;

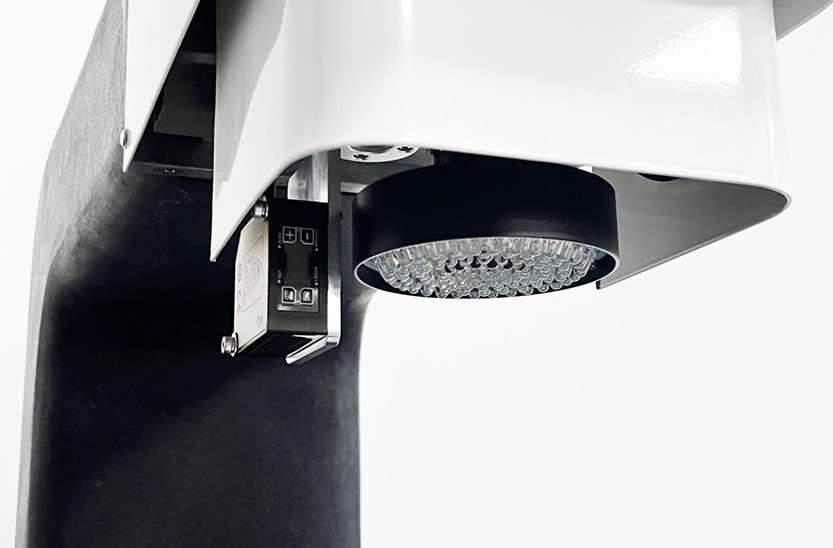

◆可程控多模式光源：支持程控四环八区 LED 表面光、直轴轮廓光，可灵活调节，适配不同材质、不同轮廓工件的清晰成像。 -
软件CNC编程
◆自主研发全自动测量软件：自研功能强大的测量软件，支持自动编程测量，大幅提升测量效率与一致性;
◆全流程自动化测量：可实现自动路径规划、自动对焦、自动采点、自动计算输出，减少人工干预。 -
外设扩展（选配）
◆丰富开放的外设连接：软件支持外接测头、激光传感器、白光传感器、机械手等设备，拓展性强;
◆多维尺寸整合测量：可将多类外接设备整合联动，精确测量工件高度及 3D 尺寸，满足复杂三维检测需求。
规格参数
T型：选配接触测头组 H型：选配激光测头组
| 仪器型号 | QVP3020 | QVP4030 | QVP5040 | QVP6050 | QVP7060 | QVP8070 | |
| 仪器参数 | |||||||
| 测 量 范 围 （mm） | X | 300 | 400 | 500 | 600 | 700 | 800 |
| Y | 200 | 300 | 400 | 500 | 600 | 700 | |
| Z | 200 | 200 | 200 | 200 | 200 | 200 | |
| 工 作 台 （mm） | 大理石台面 | 640*410 | 740*510 | 860*610 | 960*710 | 1070*810 | 1170*910 |
| 玻璃台面 | 354*254 | 459*359 | 548*438 | 648*538 | 748*638 | 848*738 | |
| 玻璃承重 | 50kg | 50kg | 50kg | 50kg | 45kg | 45kg | |
| 大理石称重 | 75kg | 75kg | 75kg | 75kg | 75kg | 75kg | |
| 影 像 及 测 量 系 统 | 测量速度 | MAX:300mm/s | |||||
| CCD | 3D定制高清同轴光工业相机 日本基恩士G80激光测头组(选配) | ||||||
| 变焦物镜 | 自动变倍镜头0.7－4.5X | ||||||
| 视频放大倍率 | 大约范围：40－280X | ||||||
| 工作距离 | 82mm | ||||||
| 显示分辨率 | 0.0001mm | ||||||
| 重复性 | 2μm | ||||||
| 测量精度(μm) | XY轴<(2.6+L/200)um,Z轴(光学测量时)<(5+L/200)um | ||||||
| 外形尺寸（mm) | 850*650*1700 | 1050*750*1700 | 1260*870*1700 | 1360*950*1700 | 1550*1050*1700 | 1750*1150*1700 | |
| 仪器重量(kg) | 230kg | 320kg | 390kg | 470kg | 530kg | 715kg | |
| 照明 | 可程控四杯八区LED表面光及轮廓光(选配同轴光) | ||||||
| 电源 | 220V±10%(AC) 50HZ 20A | ||||||
应用案例：模切行业、模具加工行业、机加工行业、冲压行业、包装行业、钣金压铸加工行业、橡胶行业、线束行业、线路板行业、手机盖板行业
