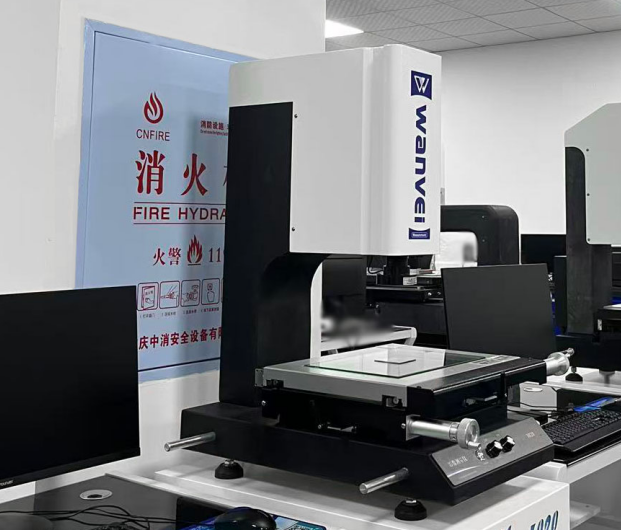

手动二次元影像仪(标配）

手动二次元影像测量仪人工操作平台移动，结合光学成像与测量软件，对工件进行非接触式二维几何尺寸与形位公差测量的精密仪器，操作简便、适配小批量多品种检测；广泛用于电子、模具、五金等多行业的首件、抽检与逆向工程。
软件功能：
逆向测绘功能：可绘制点、线、圆、弧、角等标准元素，也可绘制样条曲线、椭圆等非标元素,图形可输入到CAD成为工程图
自定义坐标：可根据要求自定义坐标,如单轴摆正:X、Y双轴交点摆正;自定义旋转角度摆正;自定义坐标摆正，坐标平移等实用功能
构造功能：可根据要求把所有的已测的点线圆弧角进行构造再计算，可重复利用

获取报价说明书

产品特点

机器结构与硬件配置

◆采用高精密花岗岩底座、立柱，保证机械系统的稳定性；

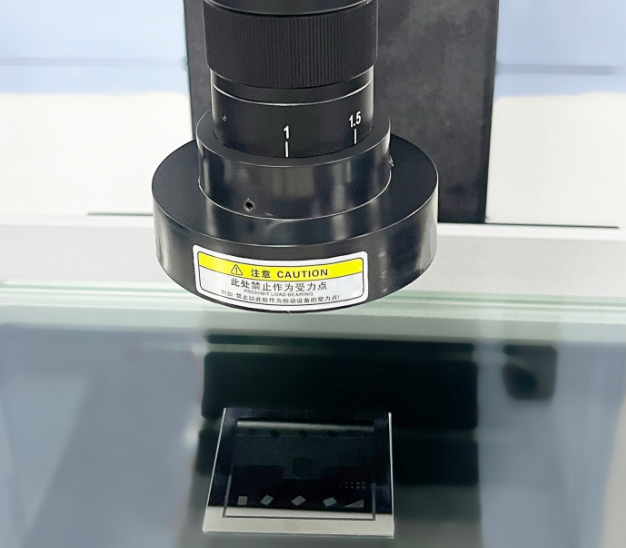

◆底光和表面光采用连续可调的 LED 冷光源，避免造成被测物体的热变形；
◆手摇式操作，可切换快速移动，前置 Z 轴手轮，方便操作。
软件操作与测量功能

◆测量软件界面友好，易学易用；
◆完善的自动寻边界去毛刺功能，减少人为误差，提高工作效率；
◆自动聚焦指示功能，方便用户与 AutoCAD 等软件接口。
批量检测与数据输出

◆可视化编程，用户可根据导入的 DXF 文件进行编程，适用批量检测；
◆图文并茂的报表输出功能，轻松输出检测结果。
开放的外设连接功能(选配)

◆加配同轴光：光学照明，抑制反光，提升表面细节清晰度；
◆加配探针侧头组：接触式测量，高精度2.5D测量，可测深孔、盲孔
◆加配点激光测头：非接触式测量，无损伤，快速测高，适合软质工件。

规格参数

1	型号	VMS2010	VMS-3020	VMS4030	VMS5040	VMS6050
2	主机体尺寸	600500850mm	850600900mm	900450850mm	1020550900mm	12001050940mm
3	金属台尺寸	345*250mm	450*350mm	560*460mm	660*560mm	870*650mm
4	玻璃台尺寸	220*150mm	340*240mm	430*330mm	530*430mm	640*530mm
5	实际工作行程	200100200mm	300200200mm	400300200mm	500400200mm	600500200mm
6	主机体重量	110KG	200KG	250KG	300KG	350KG
7	机台底坐	高精度花岗石底座及立柱
8	线性精度	（3+L/150）µm L为被测物体的长度单位为mm
9	表面照明	LED环形超亮冷光源（亮度可调）
10	轮廓照明	LED超亮圆形灯（亮度可调）
11	计算测量功能	精密测量系统软件（全功能版）
12	解析力	0.001mm
13	重复精度	0.003mm
14	CCD	高清彩色CCD
15	目镜	0．5X（可选配1X,2x）
16	物镜	0．7X～4.5X 放大倍数20X～120X
17	电源供应器	AC90～264V 50/60Hz
18	载重	30KG
19	操作方式	手摇（微调及快速移动）

应用案例：模切行业、模具加工行业、机加工行业、冲压行业、包装行业、钣金压铸加工行业、橡胶行业、线束行业、线路板行业、手机盖板行业
