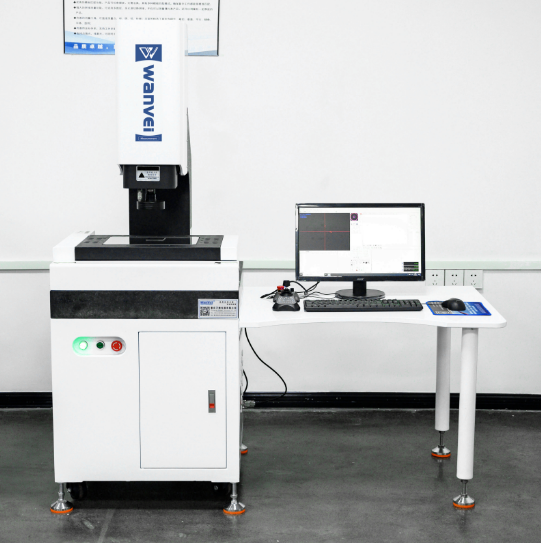

自动影像测量仪（标配）
全自动二次元影像测量仪是集光、机、电、计算机图像技术于一体的新型高精度精密测量仪器，基于CNC编程实现自动化测量，克服传统手动机型与投影仪的不足，可高效完成复杂工件的轮廓、表面形状尺寸及形位公差检测，凭借高速测量、精准可控、批量适配的优势，成为精密制造行业质量管控的主流设备。
产品特点
-
结构与传动

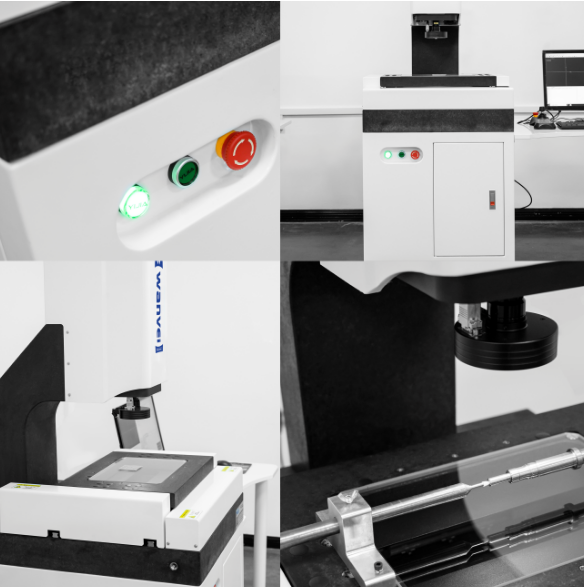

◆底座、立柱及移动平台均采用花岗石材质，无锈蚀、永不变形；
◆X/Y/Z三轴搭载台湾进口精密滚珠丝杠，传动灵敏无背隙，可快速移动，保障测量稳定性与精准度。 -
光学与定位
◆配备高清彩色CCD摄像机、连续变焦物镜及高分辨率光学系统，成像清晰；
◆搭载激光定位功能，可快速找件，简化操作流程，提升检测便捷性；

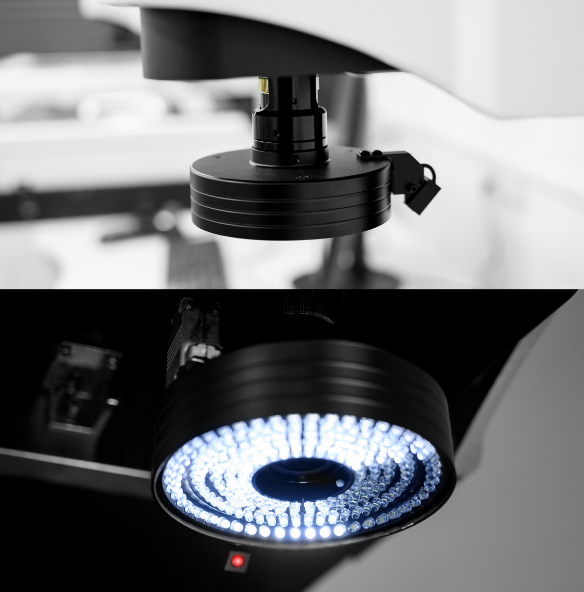

◆表面光为5组环形LED冷光源，底光选用LED平行冷光源，光照均匀，亮度连续可调。 -
软件与编程
◆使用CNC编程实现自动化测量，高精度批量检测省时省力；
◆标配2.5D测量软件，支持鼠标自动寻边、去毛刺，精准测量各类二维参数；
◆可对接AutoCAD及办公软件，实现图形比对、工程图生成与报表导出。 -
外设拓展功能

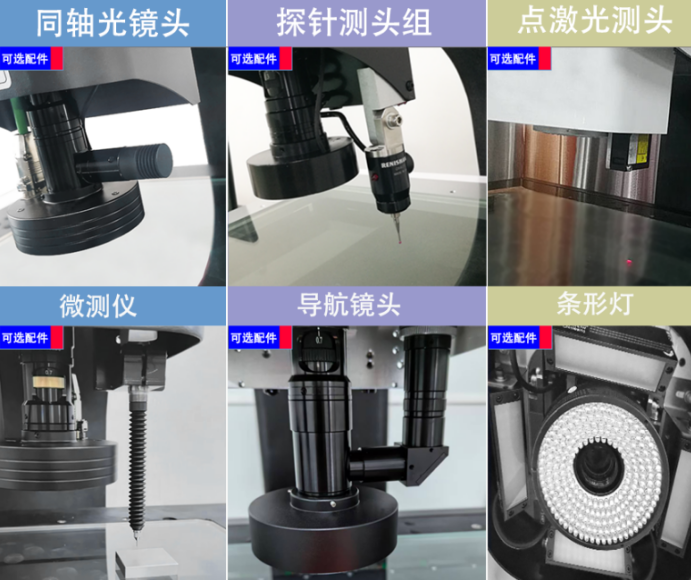

◆可选配外设拓展，兼容测头、各类传感器及机械手，拓展3D尺寸与高度测量能力。
规格参数
| 型 号 | WV3020 | WV4030 | WV5040 | WV6050 | |
| 测量范围 | X | 300mm | 400mm | 500mm | 600mm |
| Y | 200mm | 300mm | 400mm | 500mm | |
| Z （高度可定制） | 200mm | 200mm | 200mm | 200mm | |
| 工作台 | 玻璃台面尺寸 | 340×240mm | 440×340mm | 540×440mm | 640×540mm |
| 承 重 | 35kg | 35kg | 40kg | 50kg | |
| 仪器主体 | 机器重量 | 380kg | 350kg | 640kg | 860kg |
| 机器外形尺寸（mm） | 900*600*1560 | 900*800*1700 | 1100*950*1700 | 1300*1100*1700 | |
| 光学系统 | 高清相机 | 数字相机：130万像素（标配） 200万像素（选配） 500万像素（选配） 模拟相机：（反应快对电脑要求低需要定制） | |||
| 镜头组（物镜） | 0.7-4.5X变倍镜头（手动） 0.7-4.5X变倍镜头（自动） | ||||
| 影像放大倍率 （目镜） | 0.5倍目镜:20X-120X （可选） 1倍目镜:36X－180X （标配） 2倍目镜:50X-260X （可选） | ||||
| 工作距离 | 50MM-110MM(可定制） | ||||
| 显示分辨率 | 0.0001mm | ||||
| 物方视场 | 1.1mm-8.1mm | ||||
| 测量速度 | MAX:0-300mm/s | ||||
| 测量精度（单位UM） | X、Y轴 2.8+L/200，Z轴：5.0+L/200 | ||||
| 重复性精度 | ≤0.002MM | ||||
| 照明系统 （亮度可调） | 表面光 | 可程控五环八区LED表面光 | |||
| 底灯 | 远心轮廓光源（轴类产品、测量位置较高产品）（标配） 平板轮廓光源（平面产品）（选配） | ||||
| 选配 | 同轴冷光源（测量不透明盲孔、玻璃产品，透明材料等） （选配） 定制条形光（模切材料表面切痕、特殊尺寸位置补光等） （选配） 定制独立可升降环型光源（选配） | ||||
| 定位系统 | 系统自带地图功能（标配） 红外激光指示灯（可选） 大视野导航镜头（可选） | ||||
| 三维测量 | 影像测高功能（标配） 点激光（选配） 线激光（选配） 接触式探针（选配） | ||||
| 安全系统 | 紧急制动开关：（标配） 防撞软限位：（标配） 电子式防撞传感器:（选配） | ||||
| 测控系统 | 3D全自动影像测量软件（全闭环控制） | ||||
| 电源 | 110V-220V±10% 50/60Hz 电流大于10A | ||||
| 工作环境 | 温度20°±5° 湿度30%-70% | ||||
应用案例：模切行业、模具加工行业、机加工行业、冲压行业、包装行业、钣金压铸加工行业、橡胶行业、线束行业、线路板行业、手机盖板行业
