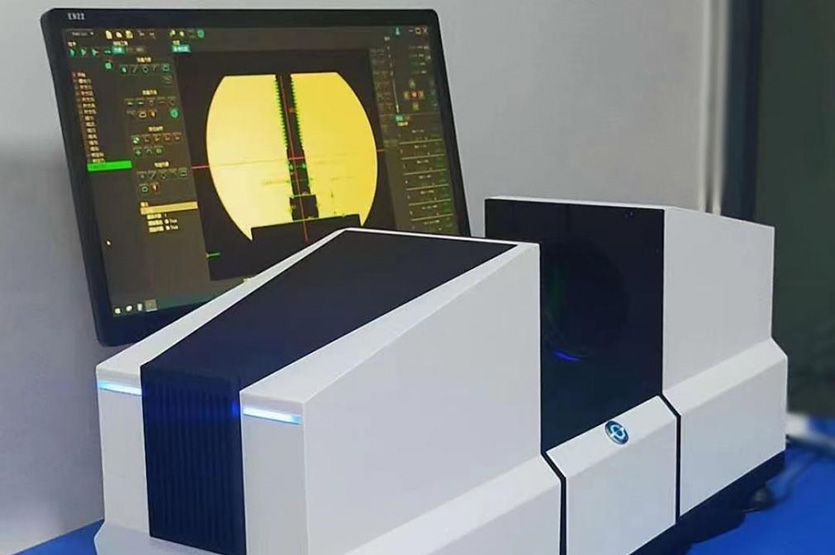

一键闪测仪(卧式)

一键卧式闪测仪采用双远心高分辨率光学镜头,结合高精度图像分析算法,并融入一键闪测原理,能够在1~2s内测量上百个尺寸。
本仪器特别适用于轴类零件尺寸的快速测量,包括直径、高度、台阶差、角度、R角等尺寸和形位公差。
仪器具备速度快、高精度、大景深的特点,即使在工件摆放位置有一点偏差的情况下,仍能保证测量的精度。
一键闪测仪(卧式)

产品特点

规格参数

型号 WV-RS100W
图像传感器 2000万像素CMOS

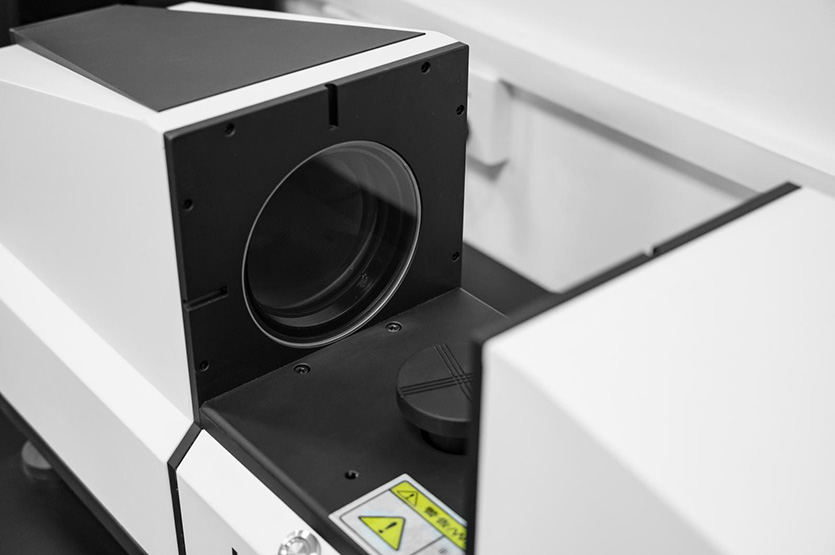

受光镜头 双远心镜头
透射光 远心平行光
测量视野 55*80(径向*高度)
重复精度 ±2um
测量精度 ±5um
显示分辨率 0.1um
电动载物台(选配) 速度 0.2~2转/秒
直径 φ60mm
载重 3kg

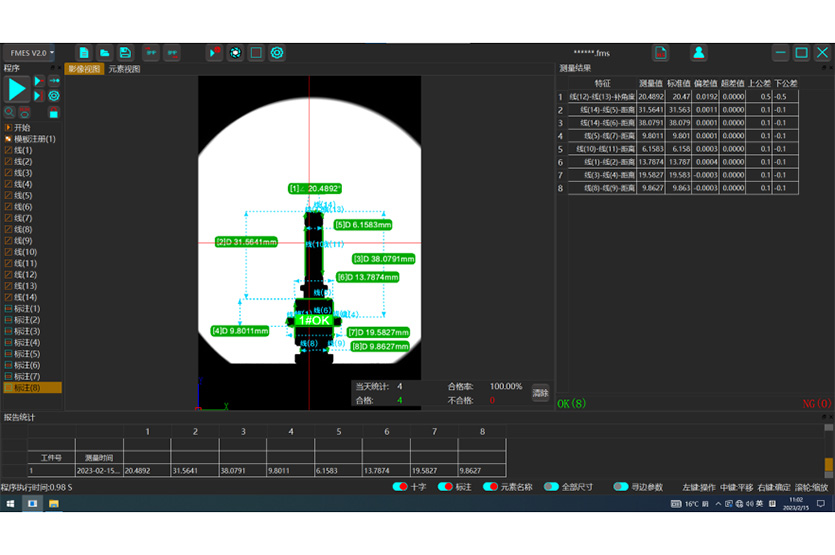

测量软件 FMES V2.0
工作电源 AC 220V/50Hz
工作环境 温度10~35℃,湿度30~80%
设备功率 200W

适合各种轴类加工件的检测!
