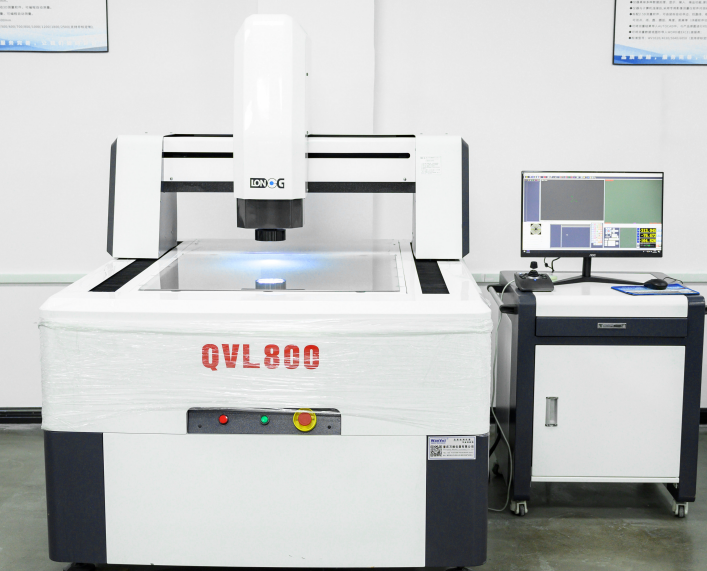

全自动龙门复合式影像仪（高精度）
龙门式影像测量仪通过非接触光学成像实现高精度测量，具备大行程、自动化、高稳定性等特点，主要用于精密制造、电子、航空航天等行业，对大型工件的尺寸和形位公差进行高效检测。
产品特点
-
结构稳定强
◆基座采用00级大理石材料，搭配坚固平台设计，保障设备极高的稳定性与刚性；
◆可选配Z轴测量范围，满足不同尺寸工件的测量需求。 -
高精度与软件
◆采用研磨级滚珠螺杆和精密线性导轨，配合松下高性能交流伺服系统全闭环控制，实现高精度、高速度、高稳定性运行；
◆配备开放式贴片光学尺，精度达0.0005mm，筑牢测量精度基础；

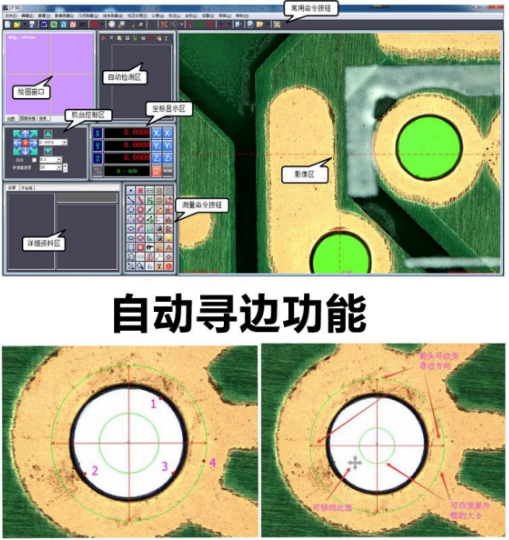

◆搭载自主研发的全自动3D测量软件，支持可编程自动测量。 -
光学成像系统
◆搭载3D定制工业高清CCD，保障高质量测量画面，提升测量速率；
◆配备全自动变倍镜头，倍率调整后无需重新校正，提升测量便捷性与效率；

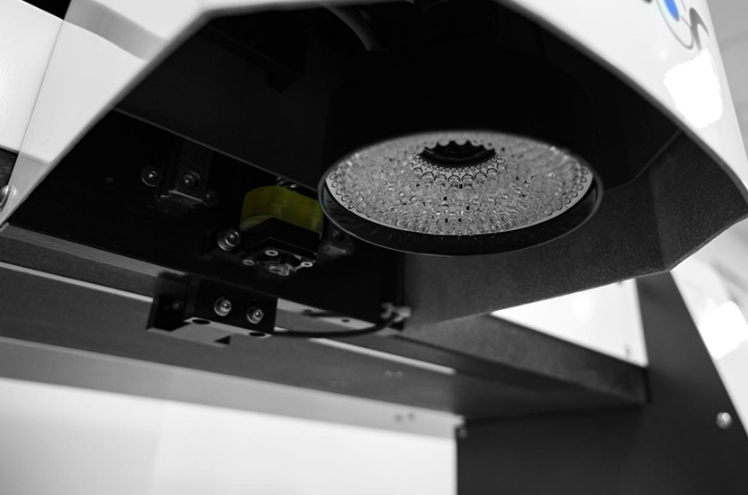

◆采用可程控四环八区LED表面冷光源、直轴轮廓冷光源，可选配同轴冷光源，适配不同工件的成像需求。 -
外设拓展

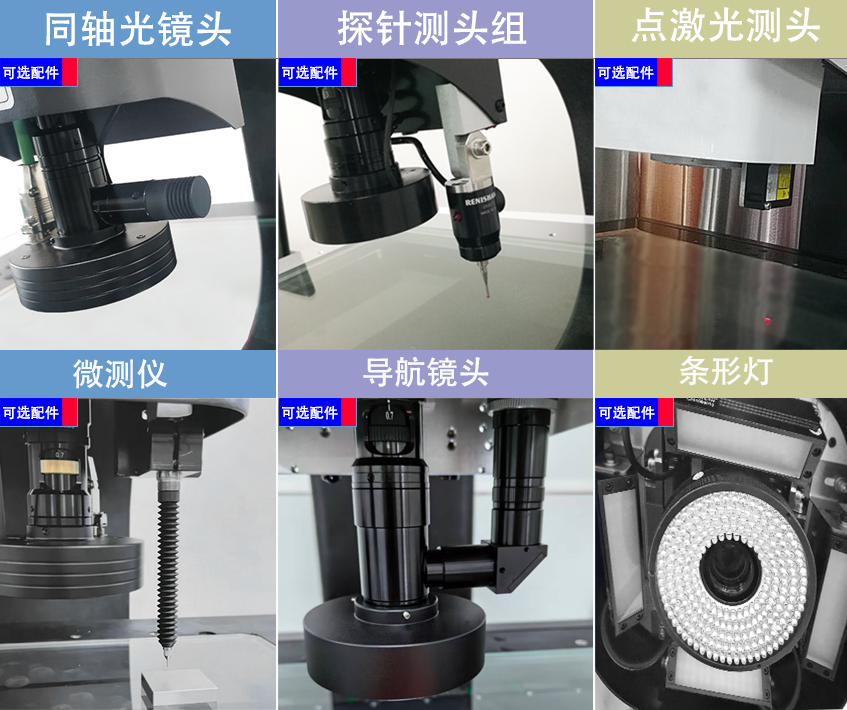

◆支持影像、探针、激光共轴测量，可实现可编程自动测量，适配复合测量需求。
规格参数
| 仪器型号/仪器参数 | QVL500 | QVL800 | QVL1000 | QVL1200 | QVL1800 | QVL2016 | QVL2216 | QVL2520 | |
| 测量范围(mm) | X | 400 | 600 | 800 | 1000 | 1200 | 1600 | 1600 | 2000 |
| Y | 500 | 800 | 1000 | 1200 | 1800 | 2000 | 2200 | 2500 | |
| z | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 工作台 (mm) | 硬铝合金台面 | 640*680 | 800*940 | 1010*1210 | 1238*1390 | 1440*2020 | 1850*2160 | 1850*2410 | 2240*2760 |
| 玻璃台面 | 598*638 | 90*890 | 968*1168 | 1198*1348 | 1398*1968 | 1798*2118 | 1798*2330 | 2198*2718 | |
| 玻璃承重 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| 大理石承重 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 影像及测量系统 | 测量速度 | MAX:500mm/s | |||||||
| CCD | 3D定制高分辨率彩色工业级 高清CCD | ||||||||
| 变焦物镜 | 全自动变倍：0.7 -4.5X | ||||||||
| 视频放大倍率 | 40-280X(显示器24寸) | ||||||||
| 物方视场 | 10.6-1.6mm | ||||||||
| 工作距离 | 82mm | ||||||||
| 显示分辨率 | 0.0001mm | ||||||||
| 重复性 | 2μm | ||||||||
| 测量精度(μm) | XY轴<(2.8+L/200)um,Z轴(光学测量时)<(5+L/200)um | ||||||||
| 外 形 尺 寸 ( m m ) | 1340*1100*1780 | 1600*1300*1780 | 1900*1450*1780 | 2140*1700*1800 | 2700*1900*1780 | 3000*2400*1850 | 3100*2500*1850 | 3450*2680*1850 | |
| 仪器重量(kg) | 1000kg | 1800kg | 2600kg | 3200kg | 4200kg | 6000kg | 7000kg | 11000kg | |
| 照明 | 可程控四环八区LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调 | ||||||||
| 电源 | 220V±10%(AC)50HZ/20A | ||||||||
应用案例：模切行业、模具加工行业、机加工行业、冲压行业、包装行业、钣金压铸加工行业、橡胶行业、线束行业、线路板行业、手机盖板行业
