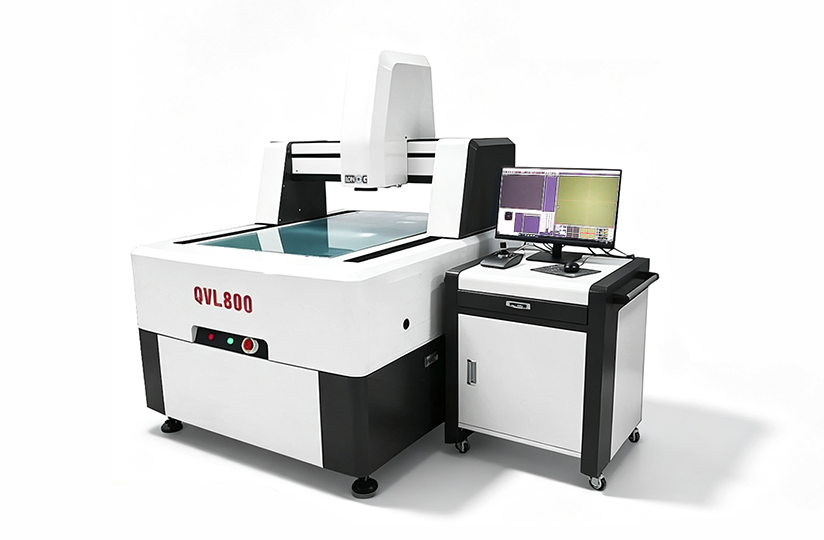

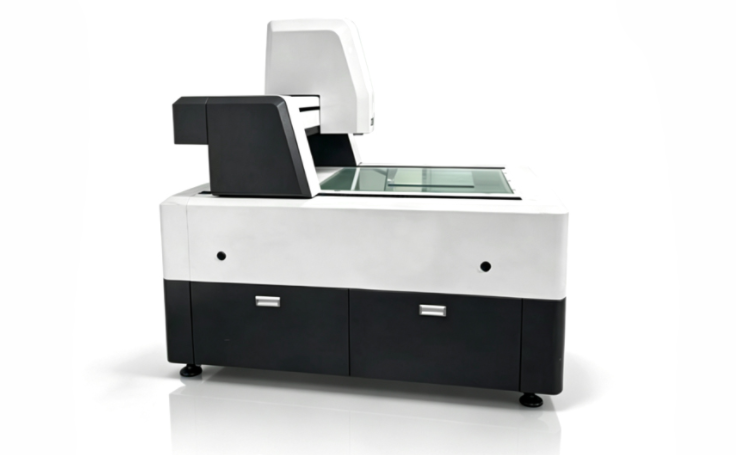

硬核智造｜重庆万维龙门式三维复合影像测量仪，精准定义测量新标准

2026-08-15

来源: 万维小编

高端精密制造领域，大型工件、复杂曲面零部件检测需求持续上涨。传统影像测量仪普遍存在量程不足、精度受限、功能单一等痛点，难以满足自动化批量检测、复杂形位公差测量需求。重庆万维龙门式三维复合影像测量仪针对性解决行业检测难题，集影像、探针、激光三维测量功能于一体，大行程、高精度、全自动运行，可替代多台传统检测设备，成为精密制造质检核心装备。

七大核心优势，打造精密测量标杆

00 级大理石基座：机身刚性强、形变极低，抗环境干扰，长期测量稳定可靠；
精密丝杆导轨 + 松下伺服全闭环系统：最高测量速度 500mm/s，高速运动状态下依旧保持高精度；
高清工业 CCD + 全自动免校准变倍镜头：成像清晰，减少调试步骤，提升检测效率；
可调 LED 冷光源系统：适配异形件、反光工件、透明塑胶件等复杂样品边缘抓取；
超高精度指标：分辨率 0.0001mm，重复精度可达 2μm，满足高端精密零部件检测标准；
三位一体复合测量：支持影像、探针、激光 2D/3D 复合测量，一机多用；

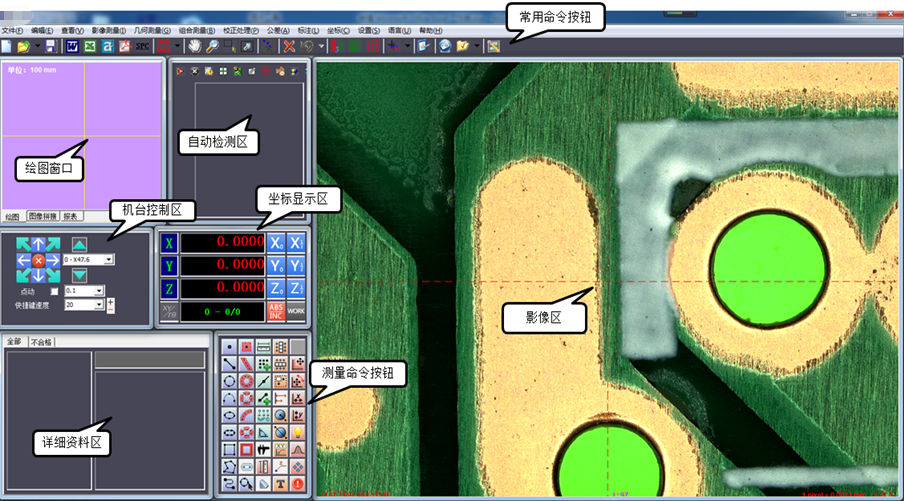

支持非标定制：Z 轴可加高，可根据工件尺寸、检测流程个性化改造；配套自研智能 3D 测量软件，具备自动对焦、坐标转换、离线编程、批量自动检测功能，误差可控，上手简单。

全能测量功能，覆盖全场景精密质检

基础测量功能

快速采集点、线、圆、角度、圆心距等几何尺寸，完成 2D 轮廓扫描；支持直线度、平行度、同心度、真圆度等各类形位公差检测；测量数据可截图、图形存档打印，兼容 Excel、Word、CAD 多格式导出，自带公差分析模块。

高端智能功能

自动对焦、影像智能捕捉，消除人工对位误差；智能坐标转换，工件无需摆正直接检测；支持全自动编程、离线批量测量、CAD 图纸比对、变倍无损测量；全程图像留存，检测数据可追溯，降低企业人员培训成本。

SPC 数据分析模块，助力企业数字化品管

设备内置 SPC 品质分析系统，自动生成 Xbar-R、Xbar-S 控制图、趋势图、工序能力分析图；支持自定义报表输出，匹配工厂个性化统计需求；搭载断电记忆保护功能，批量检测过程数据不会丢失，保障产线连续检测。

3D 立体复合检测能力

采用共轴校正技术，实现 2D 平面测量与 3D 立体测量无缝融合，精准测量空间点线面、球体、圆筒、自由曲面等复杂结构，是异形工件高精度批量检测优选设备。

全系列型号参数（多规格可选）

参数 / 型号	QVL500	QVL800	QVL1000	QVL1200	QVL1800	QVL2016	QVL2216	QVL2520
X 行程 (mm)	400	600	800	1000	1200	1600	1600	2000
Y 行程 (mm)	500	800	1000	1200	1800	2000	2200	2500
Z 行程 (mm)	200	200	200	200	200	200	200	200
玻璃台面 (mm)	598*638	890*890	968*1168	1198*1348	1398*1968	1798*2118	1798*2330	2198*2718
设备重量 (kg)	1000	1800	2600	3200	4200	6000	7000	11000
