重庆万维WV-SC系列一键闪测仪_精密零部件平面尺寸形位公差快速测量设备

2026-07-30

来源: 万维小编

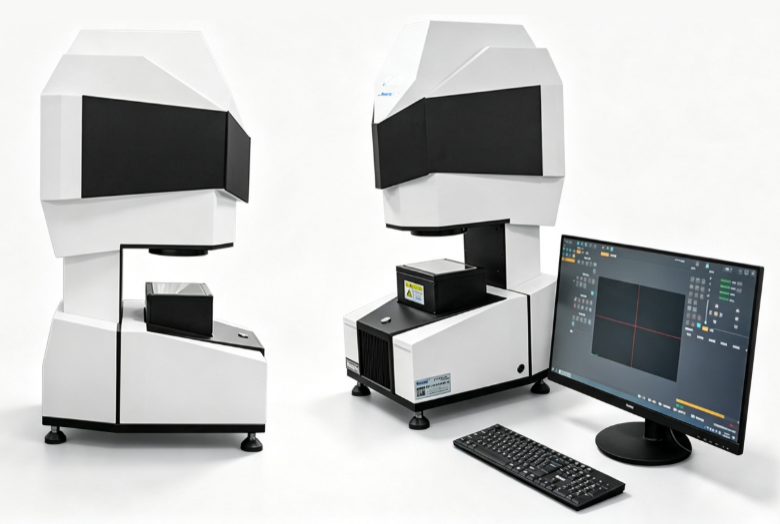

精密五金、电子制造、精密注塑加工行业，传统人工投影仪、工具显微镜测量方式普遍存在测量速度慢、人工误差大、异形薄壁工件表面尺寸难测、产品换型调试繁琐等问题，直接制约企业生产效率与品质管控精度。重庆万维WV-SC系列立式一键式闪测仪，作为新一代智能化精密尺寸检测设备，可有效提升10倍测量效率，依托高端光学硬件与自研智能算法，一站式解决各类精密零部件测量难题，成为精密制造企业提质增效的核心刚需设备。

设备搭载双远心高分辨率光学镜头，搭配高精度图像分析算法与一键闪测核心技术，可快速检测工件平面尺寸、形位公差；搭配镭射测量模块后，可精准测量工件段差、孔度、平面度等特殊三维尺寸。依托全新升级寻边算法与全套光源系统，大幅强化复杂工件表面尺寸检测能力，彻底攻克行业表面尺寸测量困难的普遍痛点。

设备拥有多型号可选，适配不同测量场景，核心参数稳定可靠：

型号	WV-SC50	WV-SC100	WV-SC110	WV-SC150	WV-SE200
测量范围(mm)	42*28	42*28	90*60	120*80	200*150
重复精度(μm )	±1.5	±2	±2	±2	±5
测量精度(μm )	±3	±3	±5	±5	±8
图像传感器	2000 万				1200万
受光镜头	双远心镜头
照明系统	透射光：平行光落射光：环光（标配）、同轴光（选配）
测量速度	≤1s(20 尺寸内)/ ≤3s(50 尺寸内)

设备测量速度高效稳定，20个尺寸以内测量≤1秒，50个尺寸以内测量≤3秒，兼顾精度与效率。照明系统采用平行透射光+标配环光，支持同轴光选配，适配各类复杂工件检测场景。

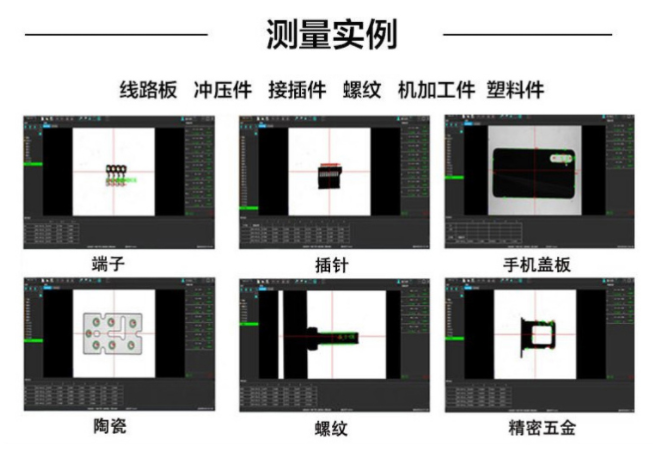

产品具备更快、更准、更智能三大核心优势：极速测量模式可3秒完成上百个尺寸特征检测，支持单件、多件批量混测，智能触发自动测量；大视野下可达3μm高精度，自动对焦杜绝人工误差，异形、薄壁工件精准寻边；无需定制治具，工件任意摆放自动摆正，自动识别产品切换程序，零基础人员半小时即可上手编程，全程自动生成检测报表。

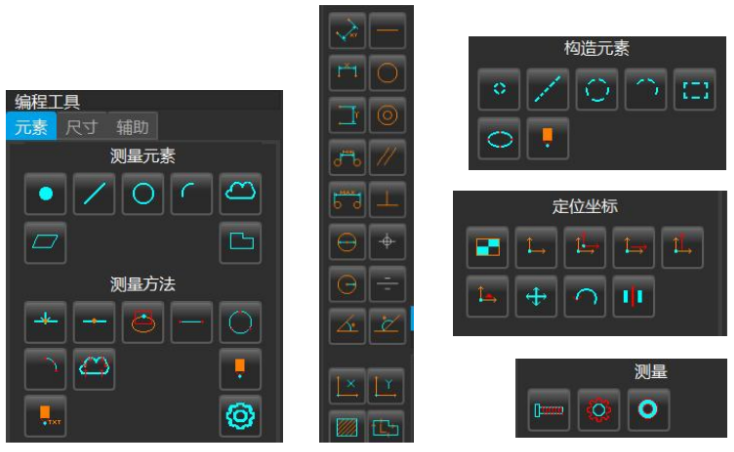

配套专业测量软件分区清晰、操作直观，支持模板匹配、自动摆正、多光源拼接测量，可检测距离、角度、轮廓、位置度、段差、平面度等全维度参数，兼容激光、机械手等外接设备，自带螺纹、齿轮、橡胶圈专属测量模块，支持多语言切换，适配各类企业生产检测需求。
