重庆万维 LK150 轮廓仪优势与行业应用

2026-07-23

来源: 万维小编

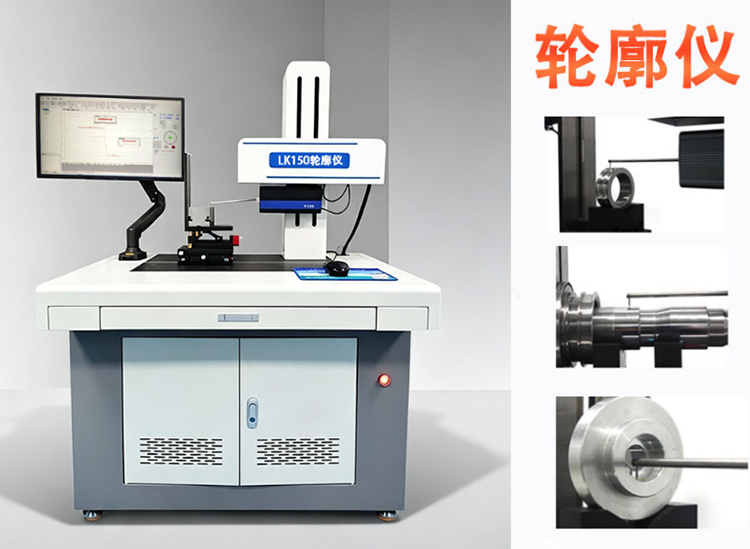

机械加工、汽车制造、模具光学零部件生产过程中，工件截面、素线轮廓精度直接决定成品装配与使用性能。重庆万维仪器 LK150 型轮廓仪，一站式完成各类精密零件轮廓尺寸与形位参数检测，是精密制造车间标配检测设备，也是当下高精度零部件轮廓测量常用仪器。

一、广泛应用领域，适配多行业轮廓检测需求

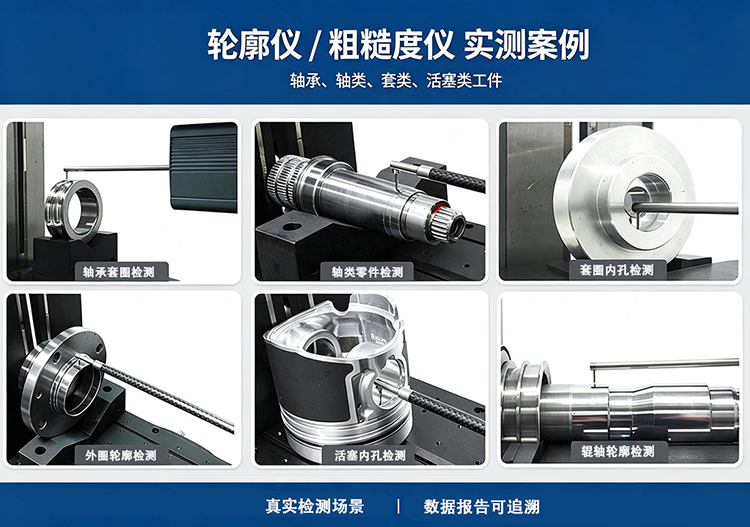

这款 LK150 精密轮廓测量仪可检测各类机械零件素线、截面轮廓，支持直线度、倾斜角度、圆弧半径、槽宽槽深、各类点线 / 圆心间距、对数曲线等全类型轮廓参数运算。设备适用行业覆盖：轴承加工、通用机械、汽车摩托车零部件、精密五金、切削刀具、模具、光学元件等制造领域，可满足各类工件截面轮廓尺寸检测需求。

二、LK150 轮廓仪核心优势，高精度 + 易操作

1、高精度机械结构，长期稳定耐用

重庆万维 LK150 零部件轮廓检测仪采用高精度滑动直线导轨作为测量基准，位移采集搭配精密直线光栅；核心测高传感器采用进口光栅尺，传感器分辨率可达 0.02μm，整机测量稳定性强、使用寿命长，Z1 最大测量量程 40mm，测量覆盖面广，适合大批量工件轮廓度检测。

2、智能 Windows 操作系统，轮廓检测报告一键导出

整机兼容 Win11 及以下操作系统，配套专业轮廓测量软件，界面简洁易上手。轮廓测量过程实时展示轮廓图形，数据自动存储归档，支持随时打印可视化分析报告，测量图形还能按需任意旋转，完美满足工业图纸标注需求。

3、灵活可调工作台，异形工件装夹高效便捷

工作台支持 Y 向、水平、扇形多角度调节，搭配重庆万维专属工装夹具，各类异形工件快速装调；设备配备独立专用控制箱，与电脑数据传输高速稳定。同时内置误差补偿算法，大幅提升零部件轮廓尺寸测量精准度。

4、人性化操作设计，新手快速上手

支持鼠标、键盘双模式快捷操作；工作台移动速度分四档自动调速，区间 0.05-0.8mm/s，兼顾粗扫与高精度精密轮廓检测场景。

三、LK150 精密轮廓仪核心技术参数

项目	参数规格
型号	LK150
X 轴导轨移动精度	≤±0.4μm/80mm
X 轴光栅尺分辨率	1μm（国产 / 进口可选）
数据传感器	进口光栅，分辨率 0.02μm
系统分辨率	65536:1
X 轴测量行程	≤150mm
Z 轴行程	≤300mm（支持定制）
Z1 测量量程	≤40mm
工作台移动速度	0.05-0.8mm/s，四档自动调速
工作环境	温度 10℃~30℃，湿度 20%-80% RH，避开震动源
供电要求	220V 50Hz，功率 0.5Kw，需单独接地
