影像仪、闪测仪、三坐标精准选型对照表｜精密测量设备怎么选不踩坑

2026-07-10

来源: 万维小编

制造业新质生产力升级背景下，精密检测是管控品质、降本增效关键，模具、精密五金、3C 电子、汽车航空、PCB 钣金行业均离不开高精度测量仪器。很多制造企业选型陷入误区：分不清二维 / 三维设备、小件 / 大件适配机型，出现设备买贵、精度不够、产能拖后腿、大材小用等问题。

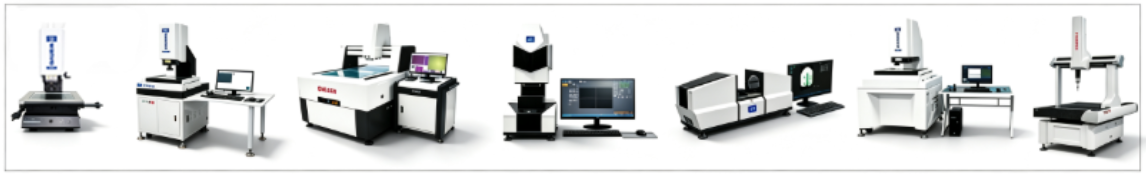

手动二次元影像仪、全自动二次元、龙门影像仪、立式一键闪测、卧式闪测、全自动拼接闪测、三坐标测量机，各类精密测量设备如何匹配工件、批量、检测维度？深耕精密测量 20 余年重庆万维仪器有限公司，结合上千家工厂落地服务经验，整理标准化选型标准 + 全品类设备对比表，一站式完成国产高性价比测量设备选型替代。

01 精密测量核心选型逻辑

选型不盲目追高精度、高价格，按需匹配三大维度：

平面二维小件：影像仪、各类闪测仪；立体复杂曲面工件：三坐标测量机
小批量打样试制：手动二次元影像仪；量产大批量全检：全自动影像、一键闪测、拼接闪测
常规中小型工件：标准影像 / 立式闪测；长轴类：卧式闪测；大型钣金板材：龙门影像、拼接闪测

02 全品类精密测量设备对比表

设备类型	测量方式	适用产品	核心用途
手动二次元影像仪	手摇工作台，人工打点软件计算尺寸	小型精密五金、塑胶冲压件、电子端子薄件	小批量抽检二维尺寸、形位公差，图纸比对控精度
全自动二次元影像仪	程序自动走轴取点，全程无人干预测量	大批量连接器、端子、塑胶冲压小件	产线批量全检尺寸公差，自动区分 OK/NG，导出检测报表
龙门式全自动影像仪	大行程工作台，全自动批量采集数据	大型钣金、光伏板材、长尺寸模具工件	大尺寸工件高精度批量检测，管控大件形位公差
一键立式闪测仪	工件随意摆放，单镜头全域一键成像测量	微型薄件、电子五金、密封圈、冲压小件	秒级批量全检多尺寸，大幅提升产线检测效率
卧式一键闪测仪	横向全景成像，一键完成外径台阶检测	销钉、轴类、圆柱、细长管件	专门检测长条轴类外径、台阶、同轴度，快速分拣良次品
全自动拼接闪测仪	多画面自动拼接成像，完整采集大件轮廓	大尺寸薄片、大型冲压盖板、宽幅精密件	大视野高精度快检，单次采集工件全部二维尺寸
三坐标测量机	三轴探针接触取点，三维全域采集数据	模具、铸件、航空汽车复杂曲面立体件	三维尺寸、空间形位公差检测，逆向测绘建模

03 重庆万维仪器一站式精密测量解决方案服务商

重庆万维仪器深耕精密测量领域 20 年，全品类覆盖影像测量仪、一键闪测仪、三坐标测量机，适配全行业精密检测场景。区别普通仪器厂商，我们提供全流程一站式服务：选型咨询、设备定制、上门安装调试、操作培训、终身售后校准；支持定制工件专属测量方案、SPC 数据对接产线、设备升级改造，高性价比国产设备替代进口，帮助制造企业降本增效、稳定产品品质。

企业若有精密工件检测需求、不确定设备选型，可联系重庆万维仪器，免费提供工件测样、专属定制选型方案，精准匹配工厂检测需求！
