常见问题
Scroll loading

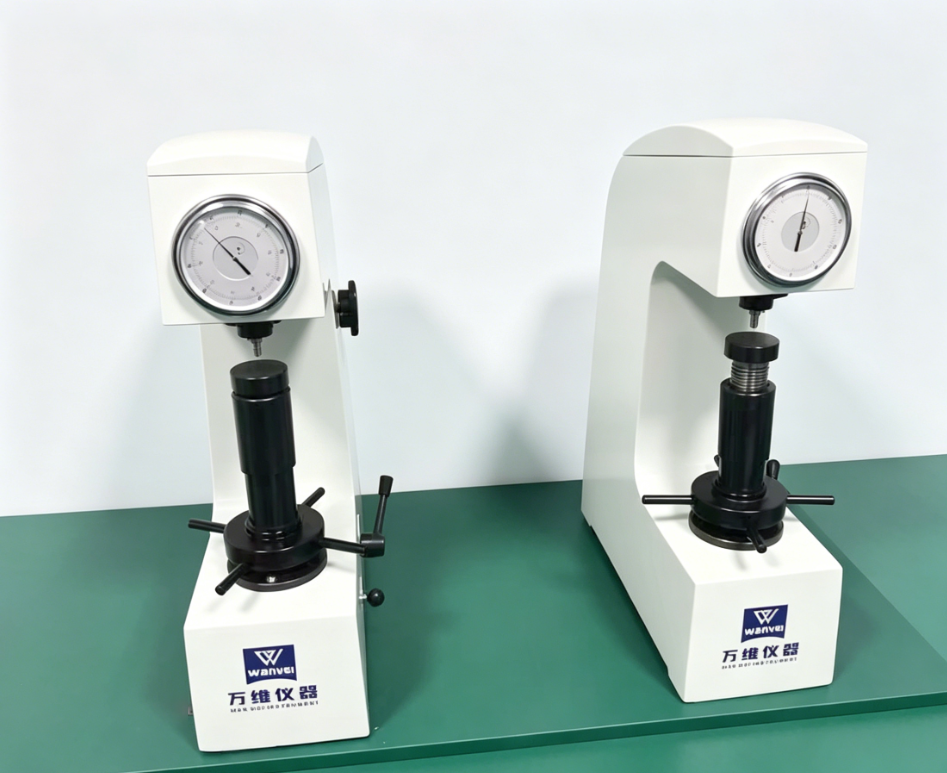

手动洛氏硬度计是金属硬度检测常用设备，通过分两步施加试验力、测量压痕残余深度确定硬度，具体步骤如下：
试样表面需平整清洁，无油污、划痕等缺陷，粗糙表面需打磨至Ra≤0.8μm，避免加工硬化；最小厚度不小于2mm（薄试样需垫厚钢板），相邻压痕及压痕至边缘距离大于3mm；不规则试样用专用工作台固定，确保测试面与压头垂直。
检查设备部件无损坏松动，试件超100mm需取下丝杠保护套；按材料选择压头（金刚石圆锥用于HRA、HRC，钢球用于HRB），安装时消除压头与主轴间隙；根据标尺调整试验力，变换时加卸荷手柄置于卸荷状态；校准加荷速度（1-8秒）及示值（误差±1HRC内），每3-6个月定期校准。
1. 放置试样：擦净丝杠及工作台，将试样平稳放置，确保贴合紧密。
2. 施加初试验力：顺时针转升降手轮，使试样与压头缓慢接触，至小指针指红点、大指针转三圈垂直向上，转动表盘调零。
3. 施加主试验力：缓慢后推拉手柄（2-8秒），保持主试验力5秒（黑色金属10-15秒），避免震动。
4. 卸除主试验力：平稳前拉手轮卸除主试验力，等待3-5秒至指针稳定。
5. 读取硬度值：按标尺读对应刻度（金刚石读外圈黑体，钢球读内圈红体），视线与表盘垂直。
6. 重复测试：下降工作台，移动试样至新位置重复测试，同试样至少测5点（第一点不计），取平均值为最终结果。
关闭电源，将工作台降至最低，取下试样妥善放置；用软布擦拭压头、工作台及丝杠，卸下压头保存；加卸荷手柄置于卸荷位置，试验力调至最低，套好丝杠保护套及防尘罩；定期给丝杠注油润滑，做好操作记录。
操作全程平稳，避免试验力冲击，工作台上升时禁止后退；测试时不接触压头与试样区域，装卸试样轻拿轻放；曲面试样需修正误差，避开裂纹、脱碳层选取测试点。
点击图片了解更多
May 20,2026
April 03,2026
February 24,2026
May 29,2026
May 28,2026
May 26,2026
