重庆万维仪器‖金相纯铁试样常见问题解析

2026-05-26

来源: 万维小编

一、成像虚像缺陷

现象描述：

试样表面呈现多层平面感，成像发虚、轮廓不清晰，出现重影式虚像。

产生原因：

试样手工磨制过程中受力不均匀，局部压力偏差导致表面磨削平整度不一致，形成高低错落的多平面结构，最终造成显微成像虚像。

解决措施：

1、磨制全程采用单向匀速磨削方式，以食指轻压试样表面，保持压力均衡平稳，避免偏压、重压。

2、若试样固定区域已出现多平面落差，可针对性对凸起区域适当增加按压力度，逐步修平试样表面平整度。

二、不规则划痕缺陷

现象描述

试样表面产生少量杂乱划痕，划痕走向与正常磨制方向互不平行，破坏表面光洁度。

产生原因

更换砂纸时，上一号粗目数砂纸残留大砂粒掉落至新砂纸表面；或磨制用玻璃板、工作台面存有硬质杂质颗粒，磨削时划伤试样表面。

解决措施

1、更换新砂纸前充分抖动除尘，遵循高目数叠放低目数的摆放方式，阻隔粗砂粒掉落污染新砂纸。

2、每次开展磨制作业前，彻底清洁工作台与玻璃板表面，清除粉尘、砂粒等杂质。

3、若已产生不规则粗划痕，可退回上一档低目数砂纸，沿垂直划痕方向磨削消除痕迹，再按正常流程逐级精磨。

三、抛光后残留细微划痕

现象描述

经过长时间机械抛光后，纯铁试样表面依旧残留细微磨痕、划痕，无法达到金相观测镜面要求。

产生原因

1、抛光过程中抛光膏（研磨膏）用量不足，润滑与磨削填充效果差。
2、前期砂纸磨制阶段的粗划痕未完全打磨消除，仅靠抛光无法彻底去除深层痕迹。

解决措施

1、退回至 1200 目及相近粗目数砂纸重新逐级精磨，彻底消除前期深层粗划痕。
2、适当增加抛光膏用量，合理延长抛光时长，匀速平稳完成镜面抛光工序。

四、侵蚀后表面彩色斑点

现象描述

试样腐蚀侵蚀处理后，表面浮现不规则彩色色斑，影响金相组织观测。

产生原因

试样清水清洗后表面残留水渍未及时处理，再经吹风机热风直吹，造成试样表层受热过烧，进而形成彩色斑点。

解决措施
1、出现色斑后需重新抛光平整表面。
2、试样腐蚀后先清水冲洗，再用无水乙醇快速脱水清洁，全程改用吹风机冷风档吹干，避免高温热损伤。

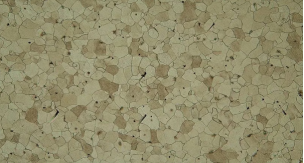

五、晶界模糊组织难分辨

现象描述

侵蚀完成后，显微镜下无法清晰区分金相组织，晶粒边界断续、浅淡，辨识度极低。

产生原因

试样腐蚀程度不足，侵蚀时间过短，金属金相组织与晶界未充分显现。

解决措施

1、可直接对试样进行短时补腐蚀，轻微延长侵蚀时间，直至晶界清晰显露。

2、若补腐蚀效果不佳，需重新抛光试样表面，再把控合适时长再次进行标准侵蚀处理。

六、侵蚀后表面发黑无组织

现象描述

试样侵蚀后整体表面发黑暗沉，完全看不到任何金相组织结构。

产生原因

腐蚀过度、侵蚀时间过长，造成试样表层被严重烧蚀破坏，金相组织被过度腐蚀覆盖。

解决措施

对发黑试样重新抛光去除受损表层，再次进行侵蚀时缩短腐蚀时长，精准把控腐蚀程度。
