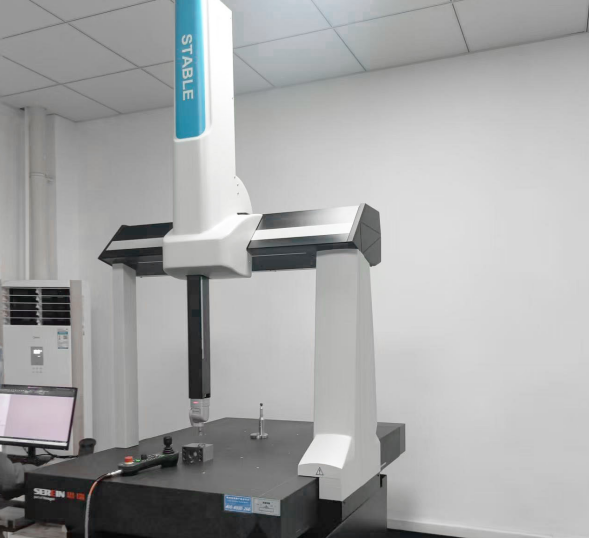

STABLE三坐标测量机（经济型）

STABLE 桥式三坐标测量机，凭借其匠心设计和技术创新，在提高精度的同时，扩大的行程、节约了成本。STABLE 采用全铝框架、精密三角横梁与整体燕尾式导轨，结合计算机辅助设计的有限元分析和模块化原理，极大提升了整体结构的稳定性，显著降低了微形变、振动及温度梯度对测量精度的影响。因此，STABLE 在测量过程中展现出良好的重复性和长期稳定性。

获取报价说明书

产品特点

硬件配置及稳定性

◆全硬质合金铝框架：质轻提升动态与测量效率，材质一致让温变变形均匀，精度更可靠；
◆精密三角梁桥架：刚性优、稳定性强，刚性提 25%，X 向导轨重心降 50%，速快占地小、热稳性好；
◆ 整体燕尾导轨：三面闭环，与平台一体无胶结变形，结构稳固性业内领先，刚性和可维护性佳；
◆柔性气动平衡：柔性悬挂避免传动干涉，提升测量精度与长期稳定性。

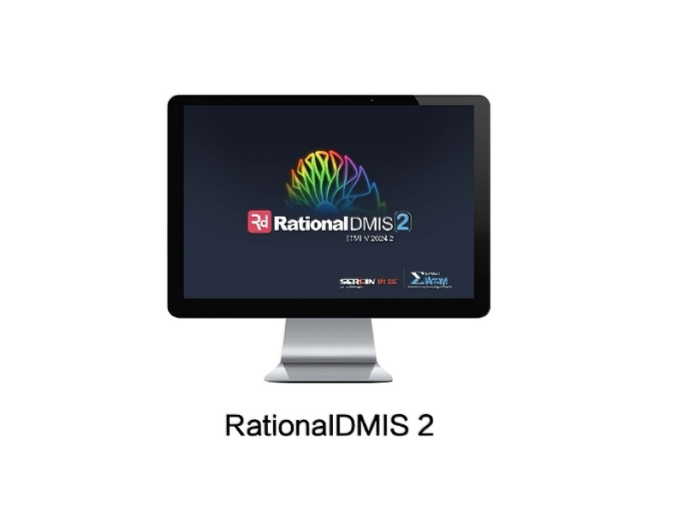

RationalDMIS 软件

◆获 PTB、ANSI、ISO、GB 认证，兼容 I++ 协议，界面友好，CAD 无缝衔接，全流程图形可视化，集成 CAD、薄壁件、曲线曲面扫描模块；
◆支持多格式及主流 CAD 直读接口，智能检测可仿真并优化路径，公差计算适配多标准，报告输出格式丰富；搭载 SPC 统计、影像扫描等多专用模块，核心算法经德国 PTB 认证。

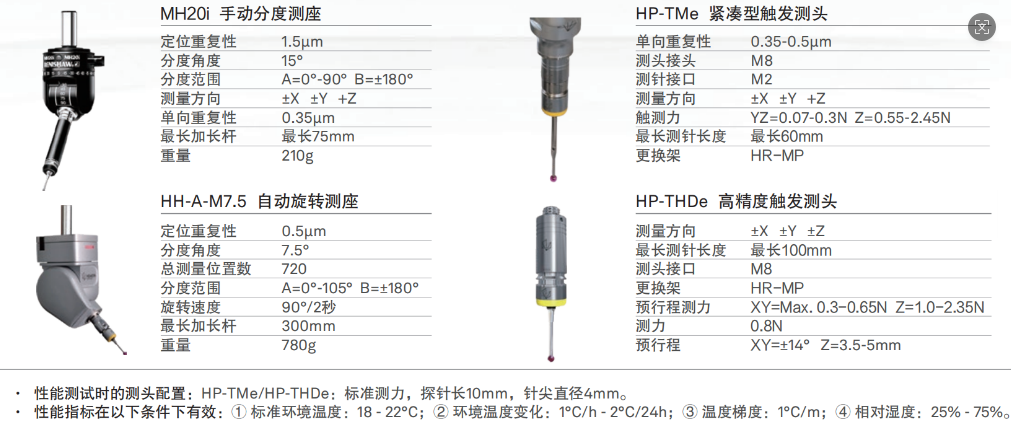

接触式测量系统

◆HP-TMe：5 方向测量，精度 / 重复性佳，兼容 0.3mm 直径、最长 60mm 测针，测头模块可快换且免重复校验；
◆HP-THDe：光学机械设计，3D/6D 测量重精度高，适配严公差、高效率测量，支持最长 100mm 测针；自适应触发，新针自动调参保性能
多样化场景应用

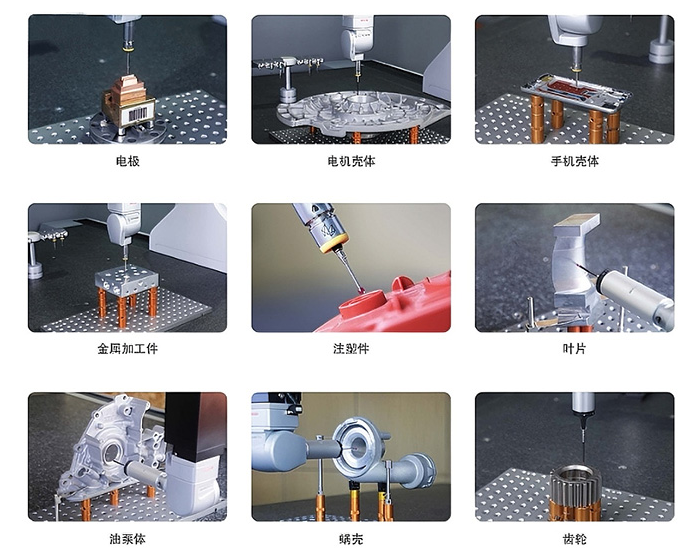

广泛应用于：汽车零部件行业、注塑和模具行业、 3C 电子行业、切削和刀具行业、精密加工行业等多种工业计量应用，包括产品检验和夹具检验。

规格参数

型号	行程范围 (mm)			外形尺寸 (mm)			被测工件最大重量	机器重量
型号	X	Y	Z	Lx	Ly	Lz	kg	kg
06.09.06	600	900	600	991	1488	2610	300	730
08.11.06	800	1100	600	1191	1688	2610	500	1080
10.12.08	1000	1200	800	1615	2220	2940	1000	1785
10.15.08	1000	1500	800	1615	2520	2940	1500	2090
10.21.08	1000	2100	800	1615	3120	2950	1800	2625
12.15.10	1200	1500	1000	1840	2895	3360	1800	3792
12.22.10	1200	2200	1000	1840	3595	3410	2250	5696
12.30.10	1200	3000	1000	1840	4395	3440	2250	7637
15.22.10	1500	2200	1000	2140	3595	3410	2250	6730
15.30.10	1500	3000	1000	2140	4395	3440	2250	9046
15.22.12	1500	2200	1200	2140	3595	3810	2250	6760
15.30.12	1500	3000	1200	2140	4395	3840	2250	9076

测头组精度：

型号	最大允许误差 MPE (μm) ，L（mm），（ISO10360-2）						三维最大速度（mm/s）	三维最大加速度（mm/s²）
	HP-TMe			HP-THDe
	E0/E150	PFTU	RO	E0/E150	PFTU	RO
06.09.06	2.5 + L/300	2.8	2.5	2.3 + L/300	2.6	2.3	520	1730
08.11.06	2.7 + L/300	2.9	2.7	2.5 + L/300	2.7	2.5	520	1470
10.xx.08	2.9 + L/300	3.1	2.9	2.7 + L/300	2.9	2.7	520	1470
12.xx.10	3.1 + L/300	3.6	3.1	2.9 + L/300	3.1	2.9	433	1040
15.xx.10	3.6 + L/300	4.1	3.6	3.4 + L/300	3.6	3.4	433	1040
15.xx.12	4.1 + L/300	4.6	4.1	3.9 + L/300	4.1	3.9	433	1040
