水滴角
本接触角测量仪基于光学成像、图像轮廓分析原理，可精准测量样品表面接触角、润湿性能、表界面张力、表面能、倾斜角等关键指标，广泛用于材料表面性能分析。设备由主机、光源、注射滴液系统、样品台、成像采集系统、专用分析软件六大核心部件构成，结构模块化、操作简便、稳定性强，长期使用无需校准。
产品特点
-
核心结构与组成

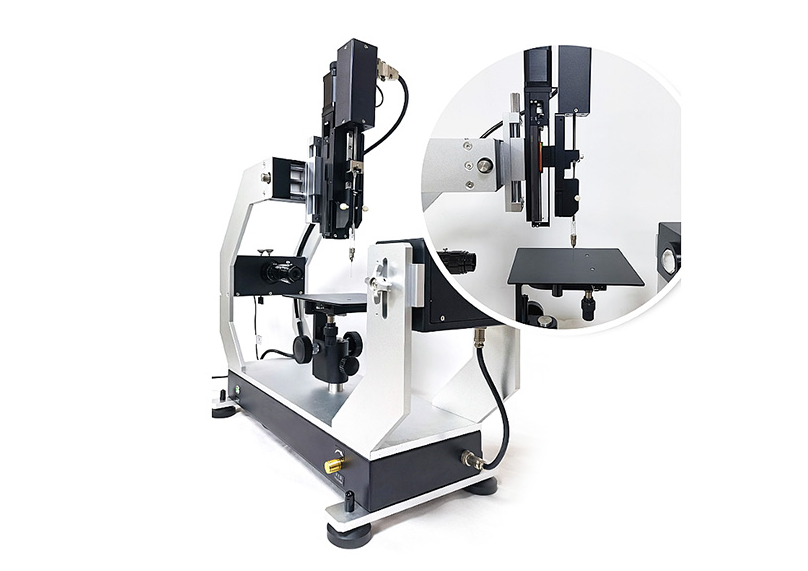

整机由主机、光源、注射滴液系统、样品台、成像采集系统、分析软件六大模块组成，采用高强度国标铝合金机身，模块化设计搭配自研集成芯片电路，融合进口设备核心配置，操作简单、稳定耐用、免后续校准。 -
高精度硬件配置
◆ 样品台：三维移动平台，上下、左右、前后移动精度达0.1mm，定位精准；
◆ 光源：工业级蓝光可调 LED 冷光源，寿命超 50000 小时，发光均匀稳定，避免液体受热挥发；
◆ 成像采集系统：搭载大恒图像 1280×1024 专业 CMOS 摄像头（帧率 30fps），搭配 0.6–4.5 倍高清连续变倍工业显微镜，成像清晰无畸变、不失真；
◆ 滴液系统：高精度电动控制，搭配专用石英微量进液器，滴液精度0.1μL–500μL，耐液体腐蚀、经久耐用。 -
软件与性能优势

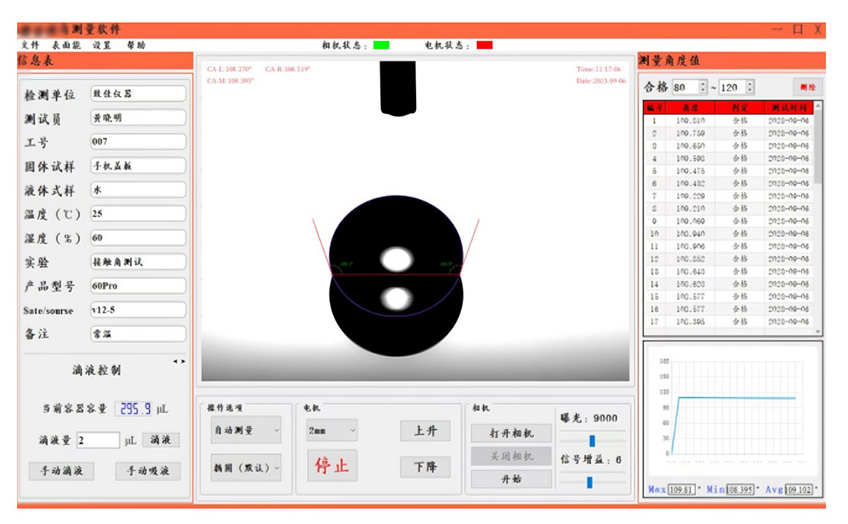

配备自主研发专业分析软件，支持一键式全自动拟合，拥有多种完善拟合算法，适配各类液滴形态精准分析；同时具备录像回放、数据存储、报表导出等功能，满足科研与工业检测全流程需求。
规格参数
| 项目 | 规格参数 | ||
| 规格/型号 | WV-6900手动 | WV-7000半自动 | WV-7000S全自动 |
| 手动滴液，手动控制上下 | 自动滴液，手动控制上下 | 自动滴液，自动控制上下 | |
| 接触角测量范围 | 0-180° | ||
| 接触角精度 | ±0.10° | ||
| 接触角分辨率 | ±0.01° | ||
| 接触角测试方法 | 座滴法；静态接触角 | ||

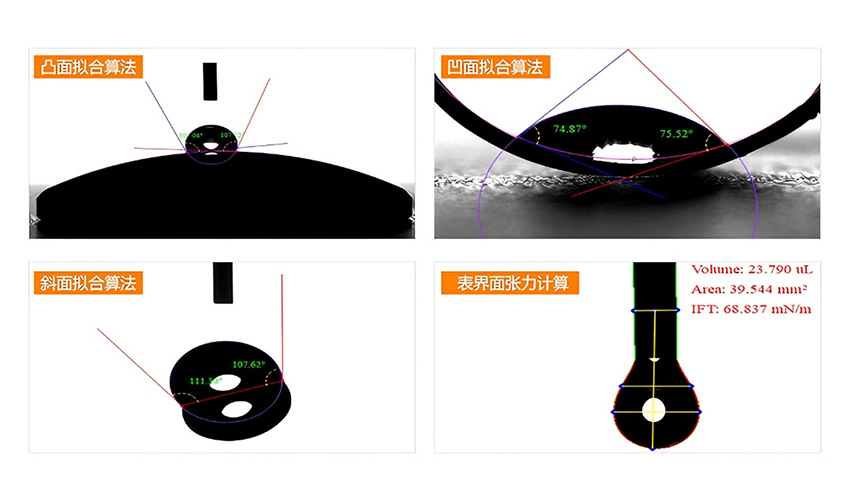

| 多元化计算方法 | 全自动拟合法，圆环拟合法 (40 度以下)；椭圆拟合法 (40-120 度)；半自动拟合法 | ||
| 表面能计算 | OWRK 法（预装部分液体数据库，可自行建立液体性能参数） | ||
| 软件其他功能 | 图象数据保存、输出报告打印、调入再分析 | ||
| 镜头 | 0.7-4.5X 连续变倍显微镜 | ||
| 相机 | 130 万像素数码 CMOS 工业相机 | ||
| 光源 | LED 可调节蓝色基调工业级冷光源；使用寿命≥50000 小时 | ||
| 滴液方式 | 手动旋钮微分头滴液，自动软件分析 | ||
| 高精度滴液系统 | 微分头 + 蓝芯注射器；滴液精度 0.5μl | ||
| 载物台尺寸 | 200mm（长）×160mm（宽） | ||
| 工作台移动范围 | 上下 40mm、左右 35mm、前后 30mm | ||
| 滴液四维平台移动范围 | 上下 50mm、左右 50mm | ||
| 显微镜移动范围 | 前后 50mm | ||
| 仪器外形尺寸 | 630mm（长）×270mm（宽）×550mm（高） | ||
| 电源 | 220V/60HZ | ||
| 仪器重量 | 15KG | ||
广泛应用于手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨电子电路、纺织纤维、医疗生物等领域评估表面性能。
