测量工具显微镜

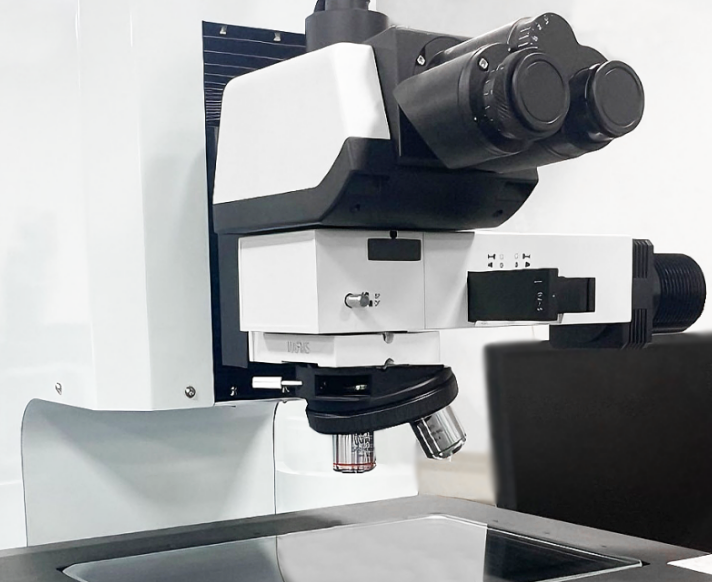

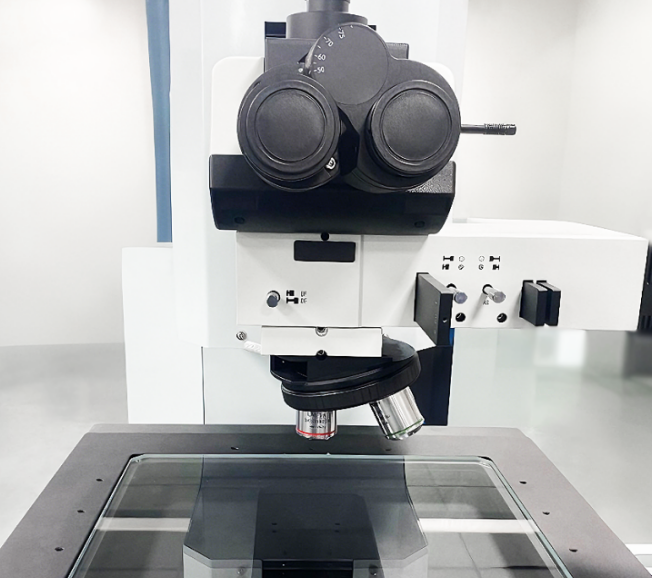

本机是一款Z 轴电动手脉金相测量显微镜，搭载独家订制高精准细分脉冲金相测量电机，实现 Z 轴快中慢三档调速，低速档精细调节精度达 1UM（甚至更低），彻底解决高倍率下对焦不准、手动调焦齿轮打滑等行业通病；配套VMM-3030DS 测量显微镜系列为光机电软一体化的高精度显微测量仪器，支持观察、测量、数据处理系统化操作，采用非接触式相对量测法，可检测工件表面形状，是精密加工行业计量室、实验室、生产车间的必备计量检测设备。
产品特点
-
核心功能
◆ Z 轴电动手脉精准控焦，对焦精度可达 0.001mm，多档调速且精细调节分辨率高；
◆ 集软件、光、机、电一体，实现观察、测量、数据处理系统化作业；
◆ 非接触式相对量测法，可精准检查工件表面形状，适配各类精密加工业检测需求；
◆ 千兆网口 CCD 高清成像，影像清晰无闪烁、视场宽阔。 -
产品优势
◆ 高精度测量，兼顾大测量范围与高检测精度，适配多场景测量需求；
◆ 搭载无限远长距明场金相物镜，满足长工作距离测量要求；
◆ 照明方式灵活可选，反射 / 透射照明均支持高亮度 LED 或卤素照明；
◆ 配备可变孔径光阑，实现无衍射观察与测量；
◆ 提供多尺寸标准工作台，搭配快速释放装置，适配大工件 / 多工件测量，工作台移动更高效；
◆ 采用高位目镜设计，优化操作人员观察体验。
规格参数
| 类别 | 项目 | 规格参数 |
| 主体规格 | X 坐标行程 | 300mm（可选购 200mm、400mm、500mm）可非标定制 |
| Y 坐标行程 | 200mm（可选购 200mm、400mm、400mm）可非标定制 | |
| Z 坐标行程 | 100mm | |
| X、Y 坐标测量示值误差 | ≤（2+L/200）µm，L 为被测长度 (单位：mm) | |
| X、Y、Z 数显分辨率 | 0.0001mm | |
| 透射照明光源 | 24V/20W 卤素钨灯 | |
| 反射照明光源 | 可变视场光阑与孔径光阑，均可调中心，带滤色片插槽与偏光装置插槽 | |
| 目视系统 | 物镜放大倍数 | 电动明暗场 6 孔转换器（带 DIC 插槽），物理按钮和软件双控；配备以下物镜：1. 明暗场半复消金相物镜 5X（WD=13.5，NA=0.15）2. 明暗场半复消金相物镜 10X（WD=9，NA=0.30）3. 超长工作距明暗场半复消金相物镜 20X（WD=8.5，NA=0.40）4. 明暗场半复消金相物镜 50X（WD=1.0，NA=0.80）5. 明暗场半复消金相物镜 100X（WD=1.0，NA=0.90，可选购） |
| 目镜放大倍数 | 10X（单、双目同） | |
| 总放大倍数 | 50X-1000X（包括畸变在内） | |
| 物镜放大倍数误差 | 放大率误差≤0.08% | |
| 影像系统 | 标配 CCD 相机镜筒 | 0.5X |
| CCD | HDMI4K 高清相机（可选千兆网口高清晰 CCD 摄像头，海康威视品牌高清） | |
| 综合影像最大放大倍数 | 1000X 以上 |
适用于观察检测塑胶行业、五金行业、集成电路、电子元器件珠宝文物等。
