圆度仪

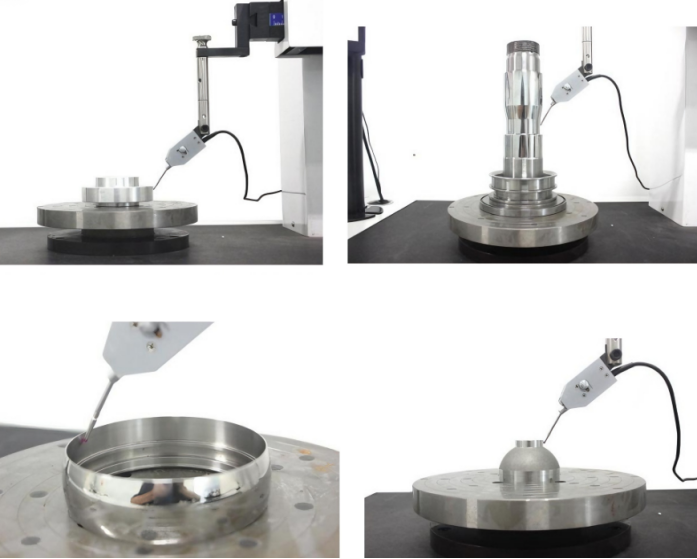

该仪器适用于各种规则、不规则的回转体工件的表面圆度、波纹度、同轴度、垂直度、平行度、平面度等参数的测量（可用四种方法评定圆度误差）并能够给出零件的偏心及相位。亦可用于非连续表面的各种电机整流子的圆度、跳动量、单片跳动、邻片间跳动等参数的测量，并能够给出零件的偏心及相位。
产品特点
●仪器回转测量转台采用高精度气浮静压轴承结构，仪器主轴精度高不磨损，使用寿命长；
●仪器采用最新的WIN10系统操作平台，并可向下兼容，专业测量软件，测量界面简洁直观，操作便捷；可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
●电机整流子测量采用专用测量及处理软件，同一界面可显示圆度、跳动量、单片跳动、邻片间跳动等参数值；
●自动识别间断，自动和手动剔除凹口功能，部分圆弧测量圆度功能；
规格参数
| 部件名称 | 项目 | WV-YD140 |
| 旋转工作台 | 轴承类型 | 气浮 |
| 主轴精度 | ±0.025μm | |
| 系统精度 | 0.06μm | |
| 测量最大外径 | Φ200mm（可扩展） | |
| 最小内径 | φ3mm | |
| 最大承重 | 60kg | |
| 转速 | 5转/min | |
| 垂直轴（Z轴） | 垂直移动 | 300mm（可增高） |
| 垂直移动方式 | 电动 | |
| 最大检测深度 | 60mm | |
| 水平臂（X轴） | 水平移动 | 150mm |
| 凸出量 | 25mm | |
| 水平移动方式 | 电动 | |
| 检测器 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 4096 | |
| 传感器类型 | 电感传感器 | |
| 传感器分辨率 | 0.01μm | |
| 辅助功能 | 圆度误差评定方法 | 最小二乘法（LSC）、 |
| 最小区域法（MZC） | ||
| 最大外接圆法（MIC）、 | ||
| 最小内切圆法（MCC） | ||
| 滤波波段 | 1、1-500、2-500、2-15、2-50、2-150、15-500、15-50、15-150、15-250、3-16、17-100 | |
| 凹凸口剔除 | 自动识别间断、自动和手动剔除凹凸口功能，部分圆弧测量圆度功能 | |
| 软件功能 | 圆度、波纹度、同轴度、垂直度、平行度、平面度 |
