轮廓仪

产品特点

1.




   本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

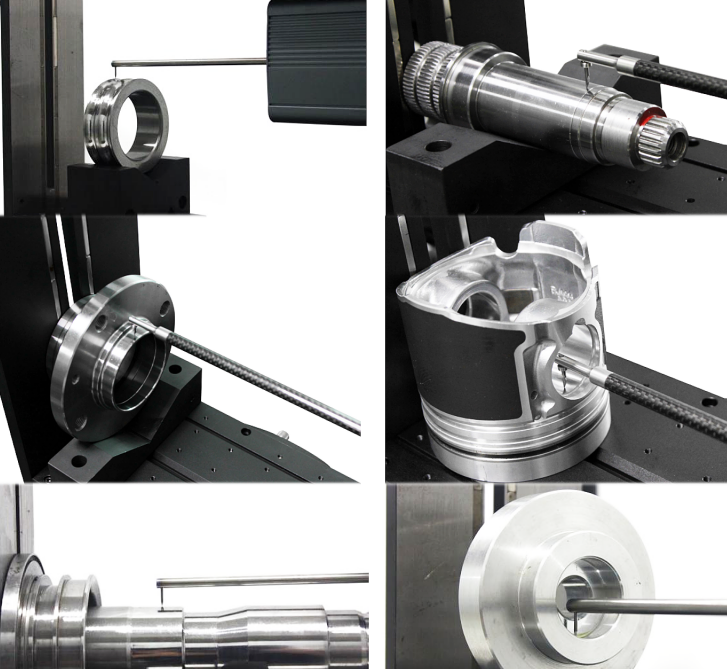

   本机测量各种零件的直线度、倾斜度、角度处理、圆处理（直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆的心距离、圆心到直线距离）、点线处理（交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离）、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。
   ◆粗糙度评定参数：Ra、Rz、Rq、Rt、Rp、Rv、Rc、Rdc、Rsk、Rku、Rsm、Rmr 、Rdq及 Rmr(c)；
   ◆波纹度评定参数：Wa、Wz、Wq、Wt、Wp、Wv、Wc、Wdc、Wsk、Wku、Wsm、Wmr 及 Wmr(c)；
   ◆原始轮廓评定参数：Pa、Pz、Pq、Pt、Pp、Pv、Pc、Pdc、Pdq、Psk、Pku、Psm、 Pmr 及 Pmr(c)
   ◆取样长度：0.08、0.25、0.8、2.5、8（mm）；
   ◆评定长度：λc×1，2，3，4，5 X轴有效范围内。
