粗糙度轮廓仪一体机
粗糙度轮廓仪一体机集表面粗糙度检测与轮廓形状测量功能于一体，一次装夹即可同步精准检测工件微观粗糙度、宏观轮廓尺寸及形位公差，无需更换设备，适配多材质，检测精度高、效率快，支持数据存储分析与多标准报告输出。
产品特点
-
一、高精度、高稳定性、高重复性、使用寿命长：
◆选用领先的高精度光栅测量系统和高精度电感测量系统，测量精度高；
◆自主研发高精度研磨导轨系统，导轨材料耐磨性好、保证系统稳定可靠工作；
◆高性能直线电机驱动系统，保证测量稳定性高、重复性好；
◆测量工作台可进行Y方向、水平方向、水平扇形方向调整及各种角度整，并可进行各种角度调整，极大的方便用户测量需求。
二、智能软件系统：
◆功能强大、自动处理数据、打印各种格式的报告，自动显示、打印、保存、查询测量记录； 数据可存档，或集中打印，不占用检定操作时间；
◆测量范围广，可满足几乎所有类型的工件轮廓测量、包括特殊工件丝杆、 轴承、螺纹等轮廓的特殊测量功能；
◆可自动和手动选取被测段进行评定，可依据客户要求进行软件功能的定制；
◆粗糙度支持ISO DIN JIS ANS等多标准多参数设置；
◆采用计算机大容量数据库储存，可记录保存所有检定结果；
◆0点自接触，Z轴及X轴4档位，调速调节方便快速定位测量。
规格参数
| 项目/型号 | WV-LK150 | |
| X轴滑动直线导轨 | 移动精度 | ≤±(1+|0.02L|)μm |
| X轴定位光栅尺 | 分辨率 | 0.01μm |
| 数传感器 | 分辨率 | 0.001μm |
| 线性精度' | ≤±(0.8+|0.05H|)μm | |
| 圆弧 | ≤±（1.5＋R/12）μm | |
| 角度 | ≤±1′ | |
| 直线度 | ≤0.5μm/100mm | |
| 粗糙度测量 | ||
| Z1轴 | ±500μm | |
| 评定参数 | 粗糙度评定参数：Ra、Rz、Rq、Rt、Rp、Rv、Rc、Rdc、Rsk、Rku、Rsm、Rmr 、Rdq及 Rmr(c)； | |
| 波纹度评定参数：Wa、Wz、Wq、Wt、Wp、Wv、Wc、Wdc、Wsk、Wku、Wsm、Wmr 及 Wmr(c)； | ||
| 原始轮廓评定参数：Pa、Pz、Pq、Pt、Pp、Pv、Pc、Pdc、Pdq、Psk、Pku、Psm、Pmr 及 Pmr(c) | ||
| 取样长度L | 0.08、0.25、0.8、2.5、8（mm）； | |
| 评定长度 | 依据 GB/T10610-2009 标准执行； | |
| 示值误差 | ±5% | |
| 示值重复性 | 3% | |
| 轮廓测量 | ||
| 测量范围 | X轴 | ≤150mm |
| Z轴 | ≤500mm（可根据用户需求调整） | |
| Z1 | ±15mm | |
| 工作环境 | 工作温度：20±2℃（常温）湿度20-80%RH无明显震源 | |
| 所需电源 | 220V 50Hz 0.5Kw 单独地线 | |
| 仪器尺寸（长×宽×高） | 1200×750×1800（mm） | |
| 仪器重量 | 约 150Kg | |

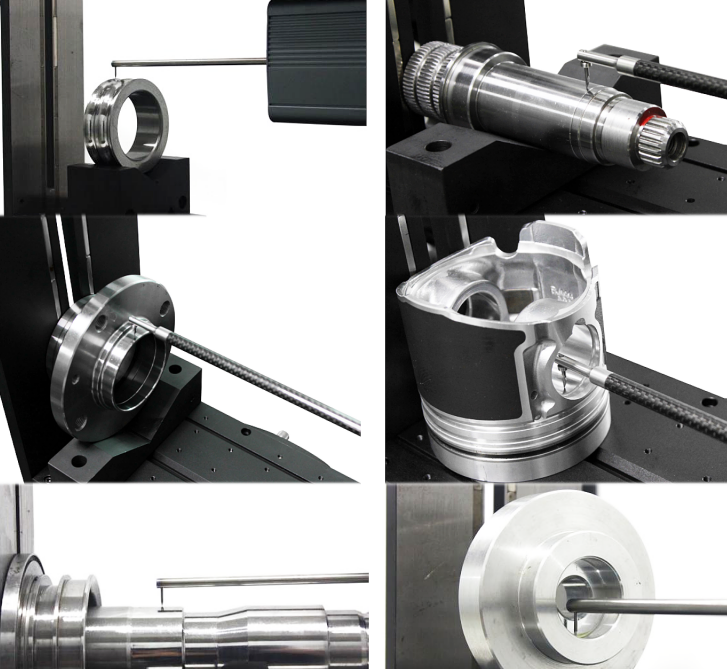

该设备广泛应用于机械制造、汽车、航空航天、模具、精密五金、电子零部件等领域，可对轴类、刀具、轴承、齿轮、光学元件等各类精密工件的粗糙度、台阶高度、角度、圆弧半径、沟槽尺寸、平面度等关键指标进行检测。
